高中物理直流电路这块是不是总卡壳？尤其是遇到滑动变阻器 + 多个电阻的复杂电路，求功率最大、效率最高这类问题，直接分析真的会头大? 今天给你们分享我的救星 ——等效电源法，学会它，复杂电路直接变简单！

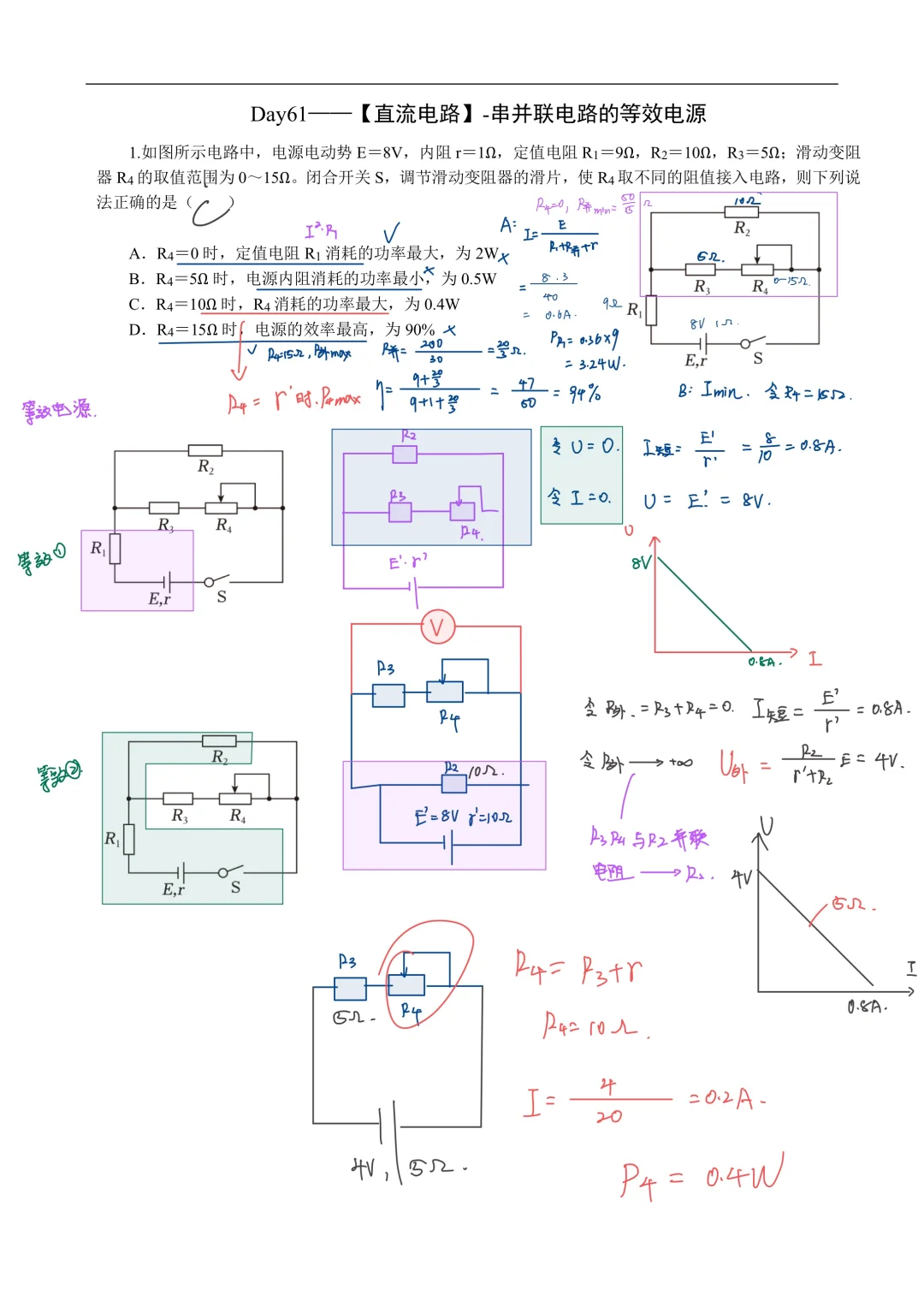

先看一道经典例题（文档里的真题哦）：电源 E=8V、内阻 r=1Ω，还有 R₁=9Ω、R₂=10Ω、R₃=5Ω，滑动变阻器 R₄能调 0-15Ω，问不同 R₄取值时的功率、效率问题。要是硬算，电流、电压绕来绕去能算错好几次！
但用等效电源法就不一样了！核心思路超简单：把除了 “研究对象”（比如这道题里的 R₄）之外的所有电路，打包看成一个 “新的电源”—— 也就是等效电源。这个新电源有自己的等效电动势 E\' 和等效内阻 r\' ，剩下的问题就变成了 “单个电阻接在简单电源上” 的基础题，是不是瞬间清晰了？
举个例子，求 R₄消耗的最大功率时：
先把 R₄断开，算两端的电压，这就是等效电动势 E\'；
再把电源短路，算从 R₄两端看进去的总电阻，这就是等效内阻 r\'；

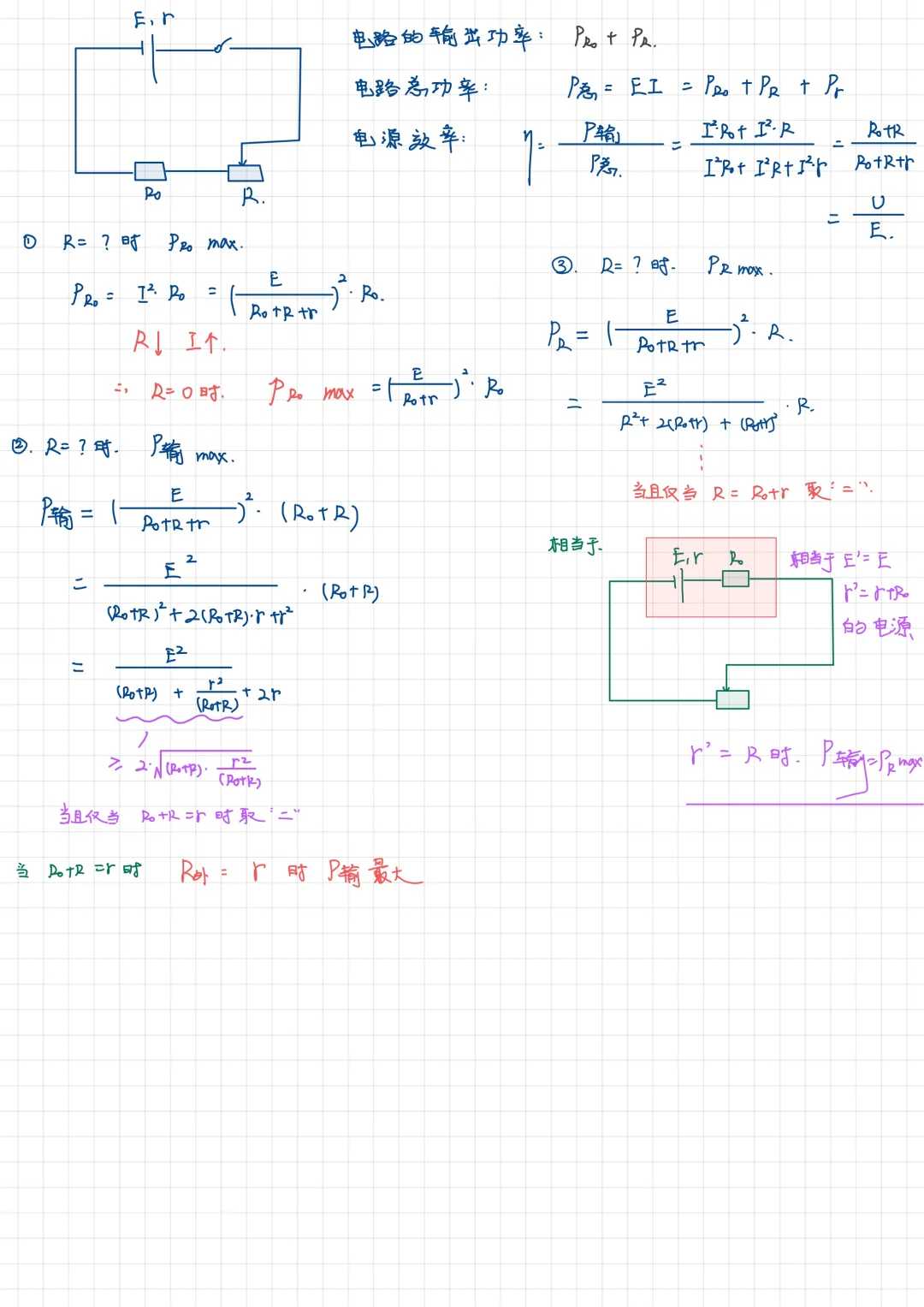

最后用基础结论 “当外电阻等于电源内阻时，外电阻功率最大”，直接代入公式 Pmax=E\'²/(4r\')，一步出结果！
像文档里这道题，算出来当 R₄=10Ω 时，它的功率最大为 0.4W，过程比硬算快太多，还不容易错～
刚开始学可能会有点懵，但多练两道题就会发现，等效电源法就是 “化繁为简” 的神器！不管是求功率、算效率，还是分析电路中的电压电流变化，用它都能少走很多弯路。
高中物理真的不是死算，找对方法比刷题更重要！宝子们赶紧试试这个方法，下次遇到串并联电路难题，说不定就能秒解啦～有不会的题也可以在评论区问我，一起攻克物理难关！?#物理笔记 #高中物理
