仪器仪表PCB的V割工艺是实现多模块集成与精准分板的核心技术，通过高精度V型槽切割确保分板后板边公差控制在±0.1mm以内、毛边高度≤0.05mm，满足仪器装配对尺寸稳定性和信号完整性的严苛要求。与普通消费电子PCB V割相比，其核心差异体现在精度要求（普通PCB允许±0.2mm，仪器仪表需±0.1mm）、可靠性标准（普通PCB毛边≤0.1mm，仪器仪表需≤0.05mm）及适配性（仪器仪表需支持多方向V槽设计以适配紧凑结构）三大维度。
? 工艺定义与精度标准

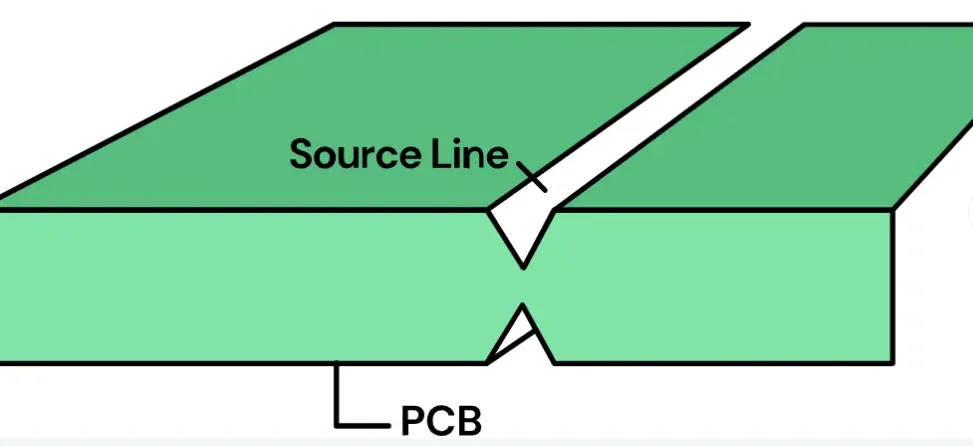

仪器仪表PCB V割是一种特殊分板工艺，通过V型切割刀在PCB板边或模块连接处预设30°–60°角度的V形槽，槽深通常为基材厚度的1/2–2/3（如1.6mm基材槽深1.0mm），使PCB能沿槽精准分离为显示、采集、控制等独立模块。其精度控制关键包括：切割深度偏差需≤±0.01mm，以避免分板后模块尺寸超差；V槽位置需距离敏感元件≥1mm、关键线路≥0.5mm，防止机械应力损伤μV级信号电路。例如高精度示波器的信号采集模块，若板边偏差＞0.1mm会导致连接器对接失败，因此V割过程需严格遵循“切割参数闭环校准”流程。
⚙️ 核心作用与可靠性保障
V割工艺在仪器仪表中发挥四大作用：一是提升模块集成度，通过单板集成多模块（如万用表的电源与显示模块）减少连接器使用，缩小仪器体积（如手持设备可达10cm×5cm）；二是保证分板精度，机械切割路径使尺寸偏差≤0.1mm，远优于人工掰板（偏差≥0.3mm），确保传感器与主板对接误差≤0.05mm；三是保护线路与元件，通过避让设计避免0402封装电阻等微小元件受应力损坏；四是提升生产效率，V割与SMT贴片工序衔接后，分板效率较人工提升10倍，适配批量生产。可靠性方面，V割后板边需进行打磨处理（粗糙度Ra≤0.1μm），并通过圆弧槽等结构设计分散分板应力，防止毛边划伤内部线缆或引发短路。
? 场景化应用与参数优化
不同仪器类型需差异化设计V割参数：小型手持仪器采用45°V槽（深度1.0mm）平衡分板效率与抗冲击性；高精度检测仪器需双V槽设计（间距0.5mm）缓冲应力，保护敏感电路；工业仪器（如流量计）选用45°槽角增强耐振动能力，分板后板边打磨至毛边≤0.03mm；医疗仪器（如血糖仪）则要求V槽距离生物兼容涂层≥2mm，避免涂层破损引发生物安全风险。
