? 第 12 天｜标准件打卡
名称： 标准型 O 形橡胶密封圈（O-Ring）
标准号：GB/T 3452.1-2005（等同 ISO 3601-1）
1️⃣ 一句话特征
“一条圆形截面的橡胶环，塞进沟槽里被挤压后就能‘填满缝隙’，液体、气体、粉尘统统挡在外面——最便宜的万能密封。”
2️⃣ 型号速读

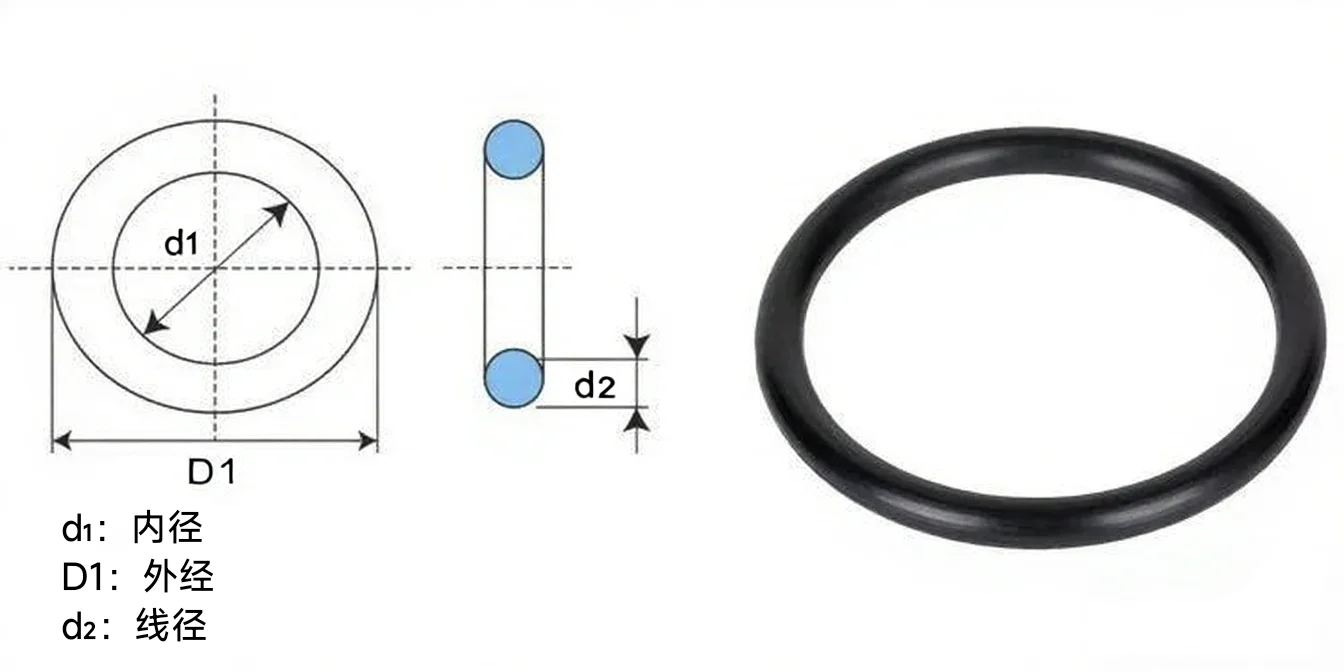

线径 d₂ × 内径 d₁
示例：O 形圈 2.65×50
• 2.65 mm：截面直径（俗称“线径”）
• 50 mm：橡胶圈内径
常用线径：1.8、2.65、3.55、5.30 mm
常用内径：1.8-500 mm（每隔 0.5 mm 一规格）
3️⃣ 材料 & 温度窗口
• NBR 丁腈橡胶：-30 120 °C，耐油（液压缸最常用）
• FKM 氟橡胶：-20 200 °C，耐酸碱（化工接头）
• EPDM 三元乙丙：-50 150 °C，耐水蒸气（热水器）
4️⃣ 选型 30 秒公式
• 沟槽深度 H ≈ 0.85 × d₂
• 沟槽宽度 W ≈ 1.3 × d₂
• 压缩率 15-25 %（静密封取下限，动密封取上限）
5️⃣ 设计避坑
• 轴孔倒角 R0.2 max，否则装配时切边漏水
• 线径＜2 mm 时，拉伸量≤2 %，否则会回弹不足
• 高压 (>10 MPa) 需加挡圈（PTFE 抗挤环）
#机械 #机械设计 #制造业 #标准件 #密封圈 #我的学习进化论
