使用N-氯酰胺钠对聚丙烯进行C–H键胺化
1.研究背景

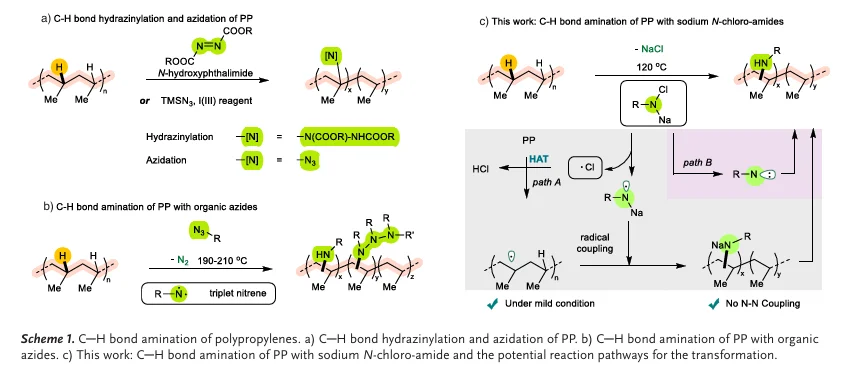

聚丙烯（PP）是产量最大的塑料之一，但其非极性的C–C和C–H键结构限制了其在许多高技术领域的应用。传统的通过共聚引入极性官能团的方法常面临催化剂中毒等问题，而直接对成品PP进行C–H键官能化，特别是引入含氮基团，则是一个极具挑战性的课题。
2.核心创新
本研究开发了一种温和、无需催化剂、无需光照的方法，利用N-氯酰胺钠作为氮源，直接对商品化和消费后的PP进行C–H键胺化，成功在PP主链上引入了酰胺等含氮官能团。
3.方法与结果

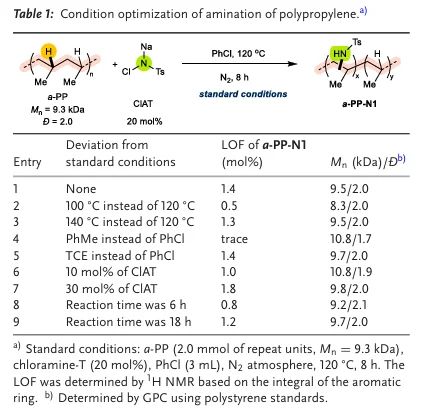

反应条件：在氯苯溶剂中，120°C下反应8小时，即可实现胺化，官能化程度（LOF）最高可达2.4 mol%。

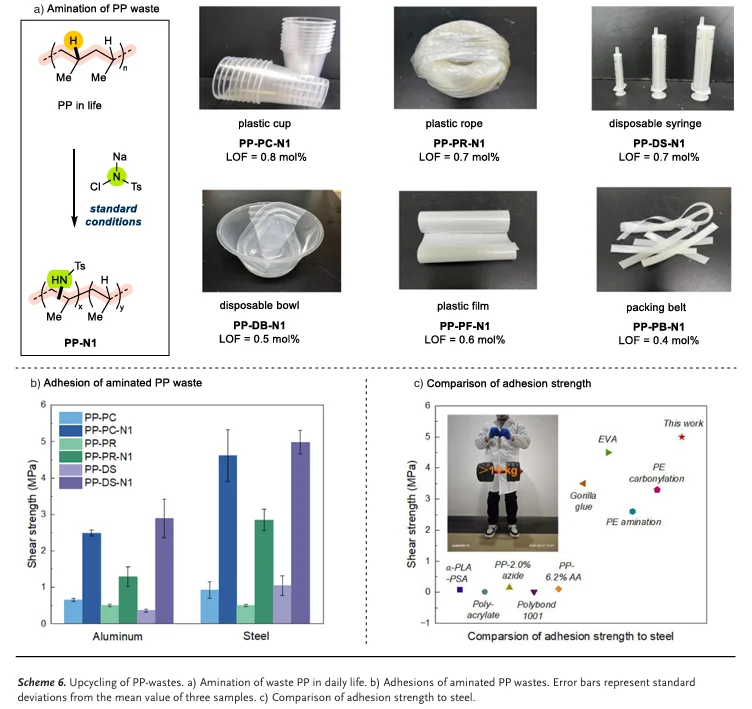

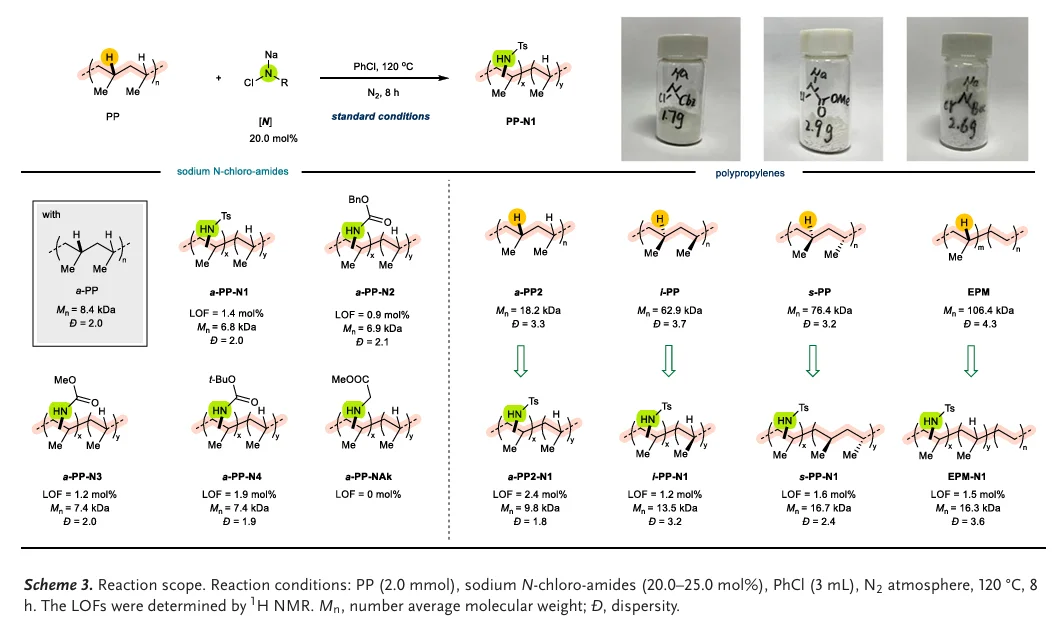

底物普适性：该方法适用于不同立体构型（无规、等规、间规）和不同分子量的PP。对含有添加剂的真实PP废弃物（如塑料杯、绳索、注射器等）也同样有效。

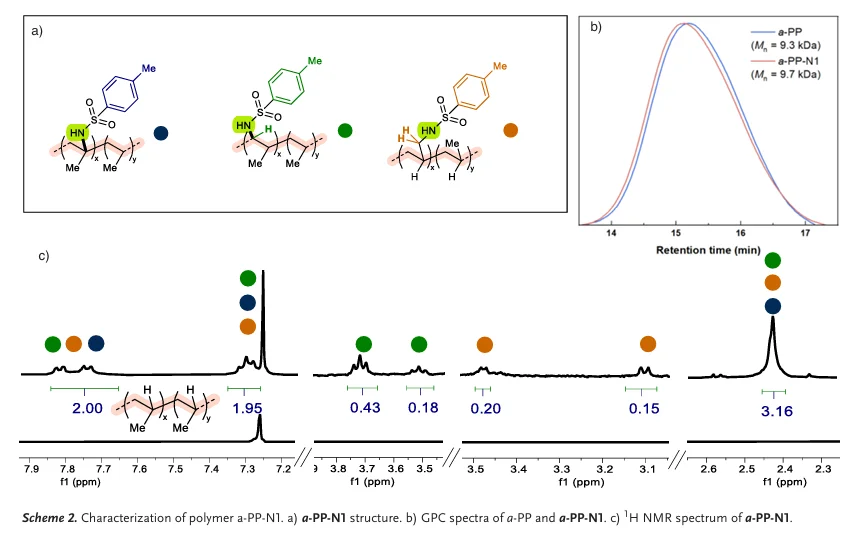

聚合物性能保留：胺化后的PP材料保持了原有的结晶度、分子量和热稳定性，力学性能未受显著影响。
后续衍生化：引入的酰胺基团可作为反应平台，进一步转化为异氰酸酯、伯胺、亚胺等多种官能团，极大地丰富了材料多样性。
4.性能提升与应用
胺化后的PP材料展现出全新的性能：
粘附性：对铝和不锈钢的粘附强度提升了3-4.5倍，优于许多商业粘合剂和近期报道的改性聚烯烃。
相容性：可作为高效的相容剂，显著改善LDPE/PS等不相容塑料共混物的相容性与力学性能（如断裂伸长率）。
有机-无机杂化：能够插层到改性蒙脱土中，形成聚合物-粘土纳米复合材料。
荧光性能：通过衍生化接枝荧光分子，成功制备出具有蓝色荧光的PP材料。
5.机理研究

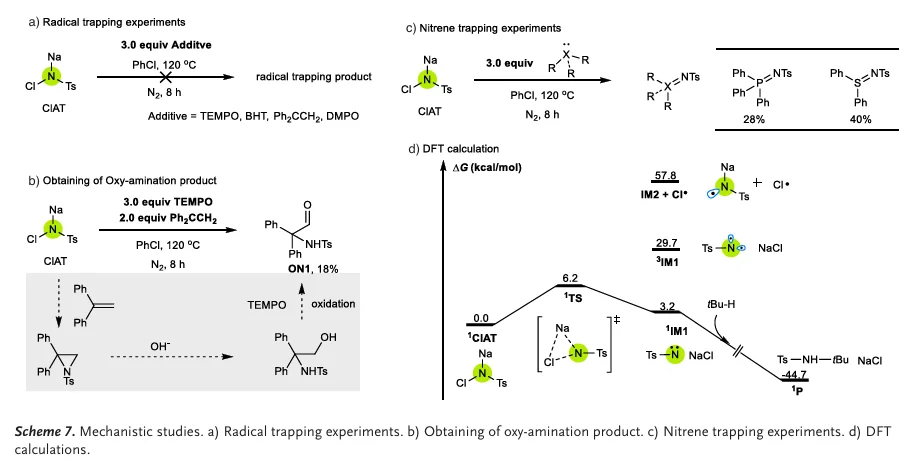

通过自由基捕获实验、氮宾捕获实验和DFT计算，证实反应更可能通过单线态氮宾插入路径进行，而非自由基机制。
6.结论与意义
该工作发展了一种简单高效的PP直接胺化策略，实现了对惰性聚烯烃C–H键的高价值转化。它不仅为功能性聚烯烃的制备提供了新方法，更为废弃PP塑料的升级回收开辟了一条切实可行的路径，通过赋予其增强的粘附性、相容性乃至荧光等新特性，显著提升了废弃塑料的循环经济价值。#凝胶渗透色谱 #分子量测定 #高分子材料 #化学化工 #文献 #有机合成 #聚丙烯 #科研日常 #聚合物 #实验室日常
1.研究背景
聚丙烯（PP）是产量最大的塑料之一，但其非极性的C–C和C–H键结构限制了其在许多高技术领域的应用。传统的通过共聚引入极性官能团的方法常面临催化剂中毒等问题，而直接对成品PP进行C–H键官能化，特别是引入含氮基团，则是一个极具挑战性的课题。
2.核心创新
本研究开发了一种温和、无需催化剂、无需光照的方法，利用N-氯酰胺钠作为氮源，直接对商品化和消费后的PP进行C–H键胺化，成功在PP主链上引入了酰胺等含氮官能团。
3.方法与结果
反应条件：在氯苯溶剂中，120°C下反应8小时，即可实现胺化，官能化程度（LOF）最高可达2.4 mol%。
底物普适性：该方法适用于不同立体构型（无规、等规、间规）和不同分子量的PP。对含有添加剂的真实PP废弃物（如塑料杯、绳索、注射器等）也同样有效。
聚合物性能保留：胺化后的PP材料保持了原有的结晶度、分子量和热稳定性，力学性能未受显著影响。
后续衍生化：引入的酰胺基团可作为反应平台，进一步转化为异氰酸酯、伯胺、亚胺等多种官能团，极大地丰富了材料多样性。
4.性能提升与应用
胺化后的PP材料展现出全新的性能：
粘附性：对铝和不锈钢的粘附强度提升了3-4.5倍，优于许多商业粘合剂和近期报道的改性聚烯烃。
相容性：可作为高效的相容剂，显著改善LDPE/PS等不相容塑料共混物的相容性与力学性能（如断裂伸长率）。
有机-无机杂化：能够插层到改性蒙脱土中，形成聚合物-粘土纳米复合材料。
荧光性能：通过衍生化接枝荧光分子，成功制备出具有蓝色荧光的PP材料。
5.机理研究
通过自由基捕获实验、氮宾捕获实验和DFT计算，证实反应更可能通过单线态氮宾插入路径进行，而非自由基机制。
6.结论与意义
该工作发展了一种简单高效的PP直接胺化策略，实现了对惰性聚烯烃C–H键的高价值转化。它不仅为功能性聚烯烃的制备提供了新方法，更为废弃PP塑料的升级回收开辟了一条切实可行的路径，通过赋予其增强的粘附性、相容性乃至荧光等新特性，显著提升了废弃塑料的循环经济价值。#凝胶渗透色谱 #分子量测定 #高分子材料 #化学化工 #文献 #有机合成 #聚丙烯 #科研日常 #聚合物 #实验室日常
