老张教大家电气识图，从此不再难
嗨，我是老张

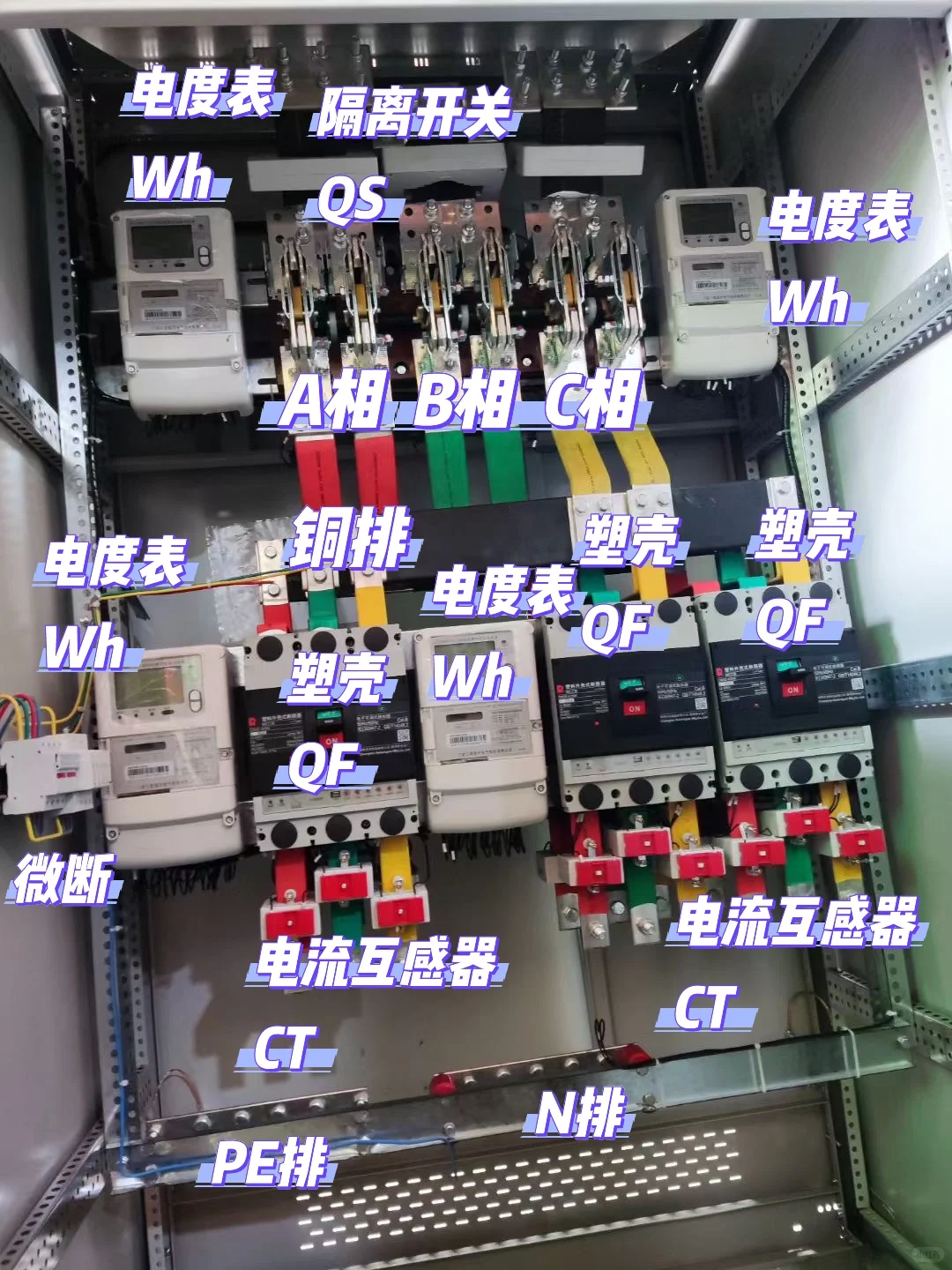

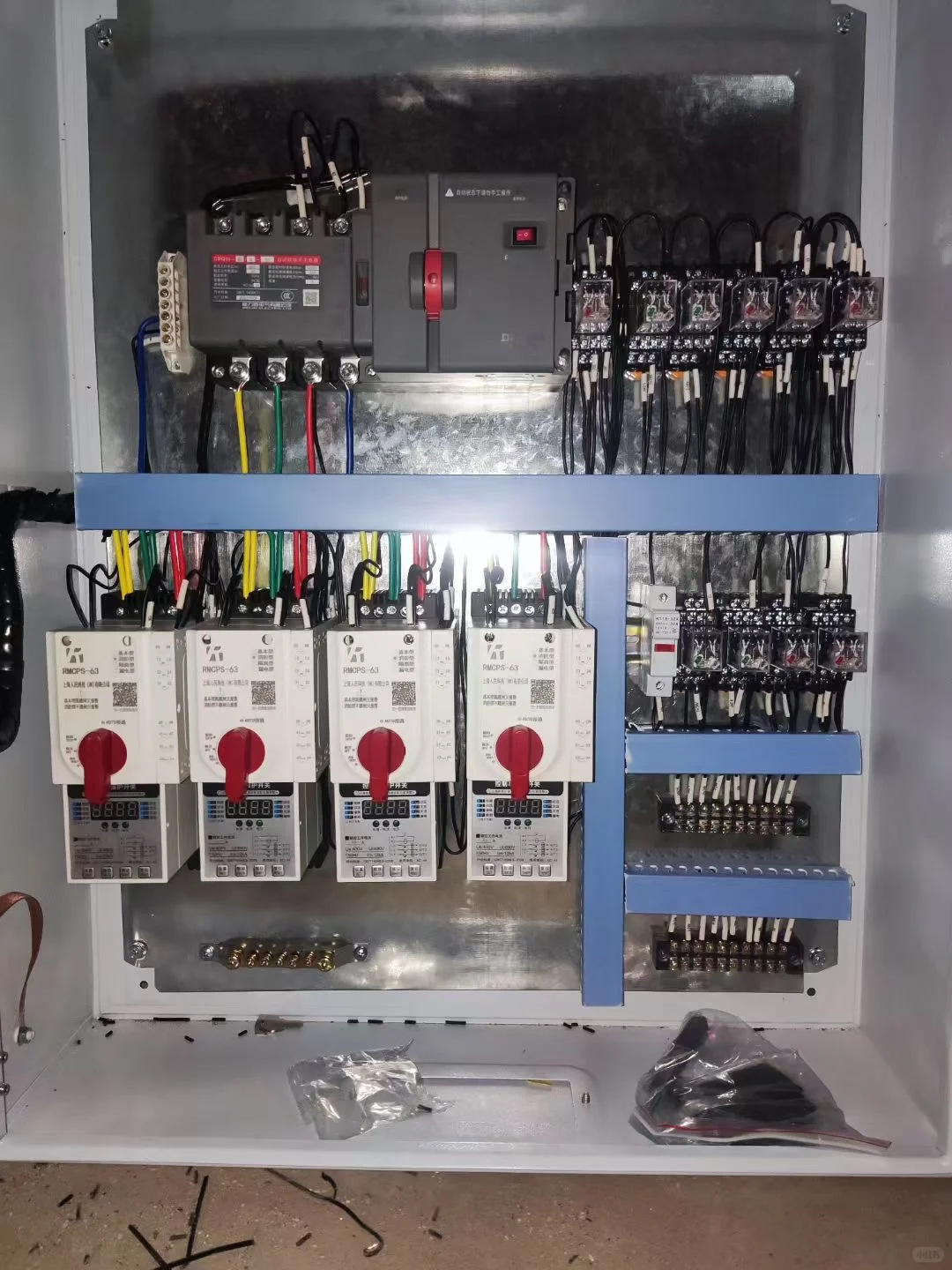

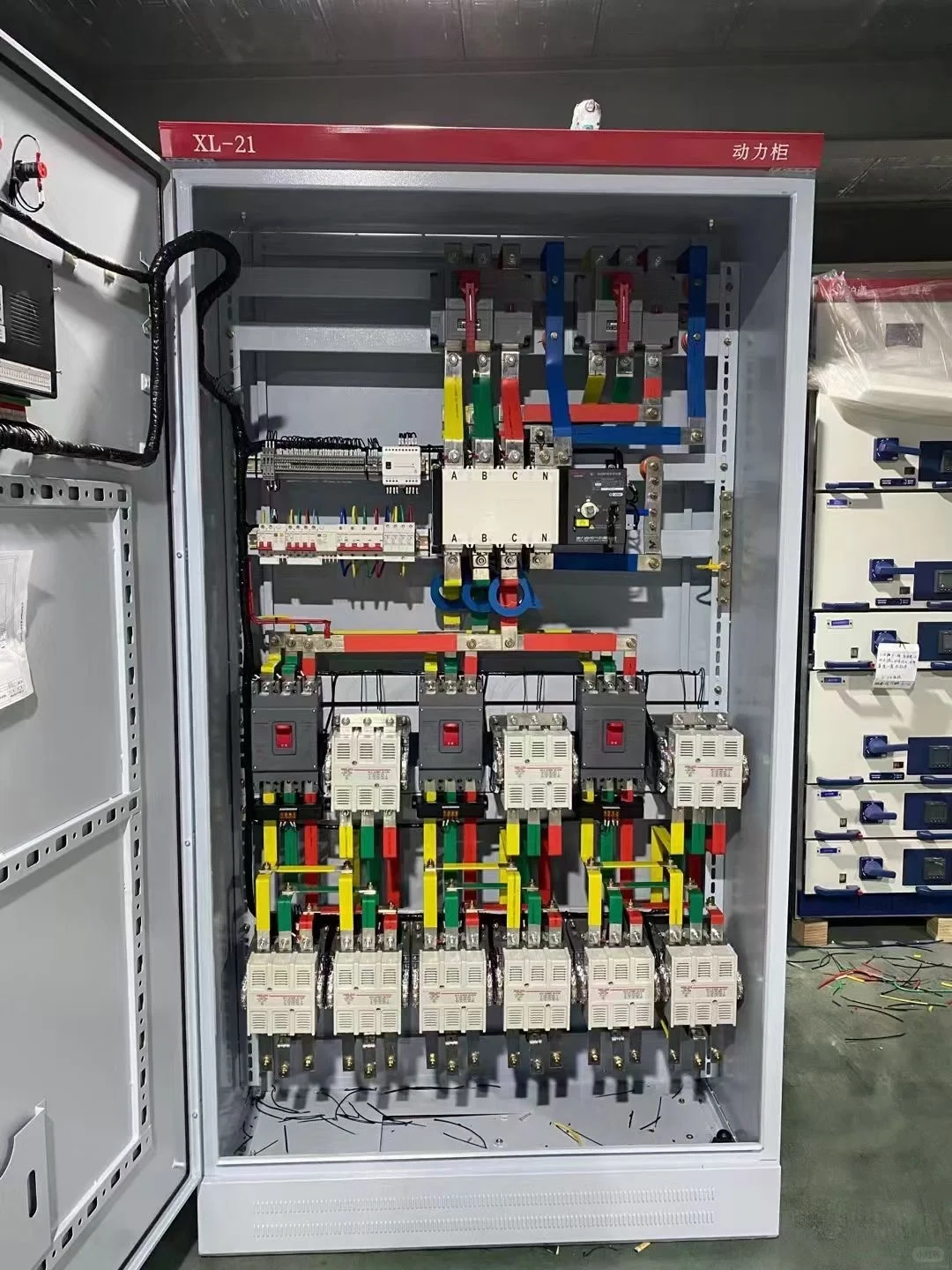

兄弟姐们们，这台低压出线柜和二台控制柜分享给大家，在元器件上标注了名称和对应的文字符号，很多小伙伴对系统图上的符号似懂非懂，也不认识对应的实物，因为我们平常都是一股脑的坐在办公室，没见过实物，都不知道平时图纸上的电气元件对应的实物长什么样子，还有它实际在柜内的布局和连接，因此整理了上面此篇笔记为大家解决识图问题，能更好的加深印象和理解图纸，希望对大家有所帮助， #高低压成套设备 #电工知识 #电工
