【消防基础】电气安装设备(高压配电柜)

2023-08-08 07:54 浏览:33

开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备，是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

一、高压开关柜正常使用条件：

1、环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)，严寒地区可以为-15 ℃ 。环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。

2、海拔高度:一般不超过1000米. 对于安装在海拔高于1000米处的设备,外绝缘的绝缘水平应将所要求的绝缘耐受电压乘以修正系数Ka。由于高海拔地区空气稀薄,电器的外绝缘易击穿,所以采用加强绝缘型电器，加大空气绝缘距离，或在开关柜内增加绝缘防护措施。

3、环境湿度: 日平均值不大于95%，月平均值不大于90%。

4、地震烈度: 不超过8度。

5、其它条件:没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

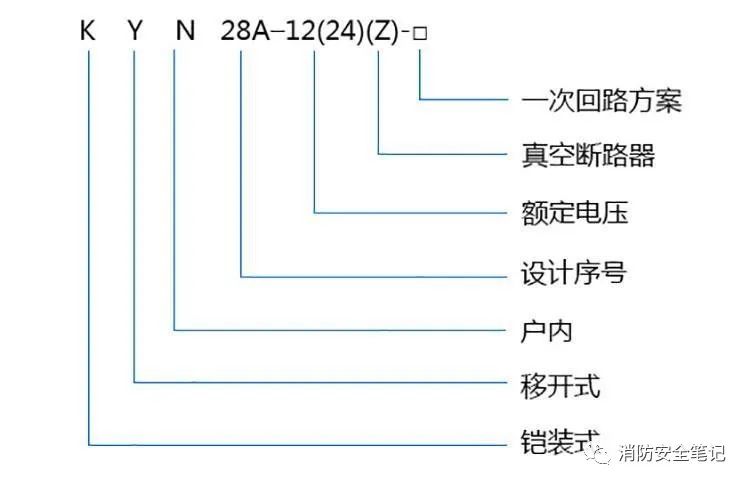

二、开关柜的组成：

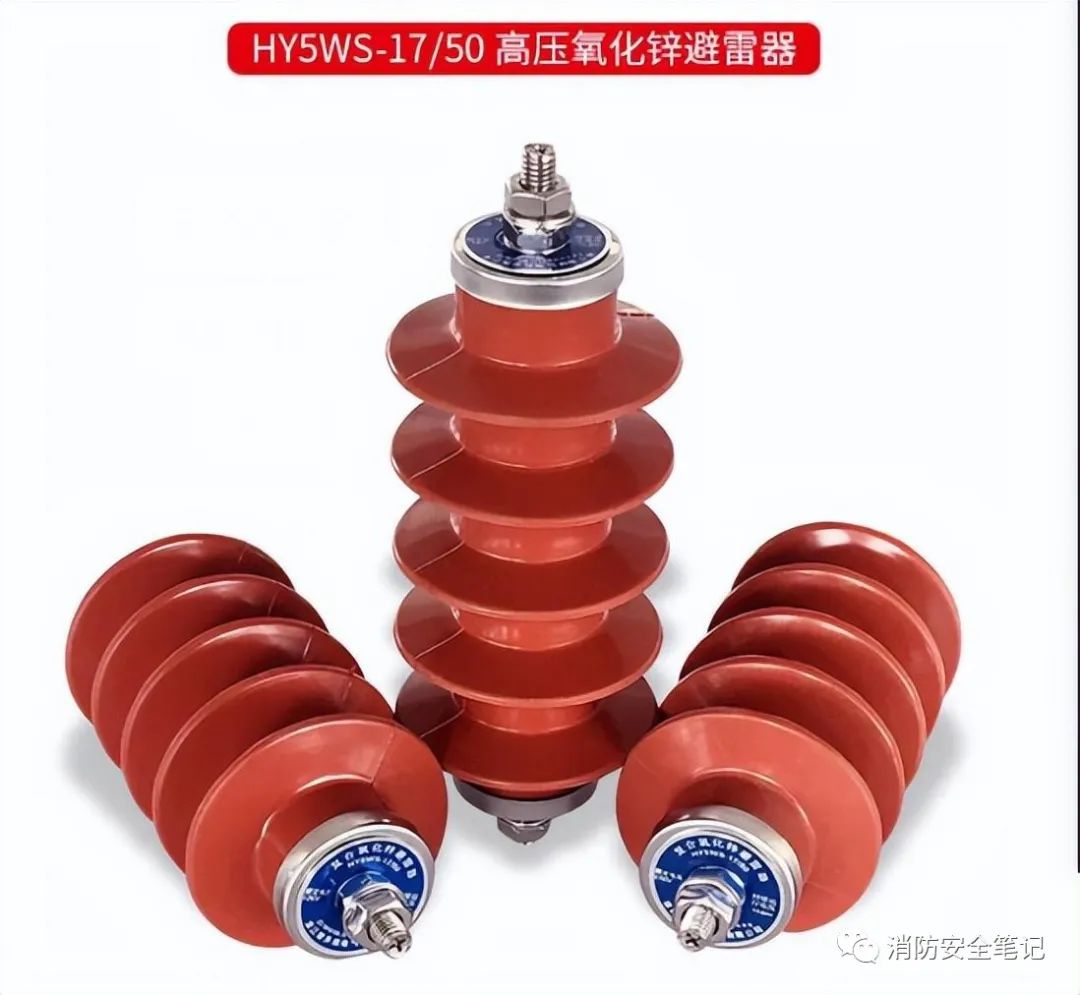

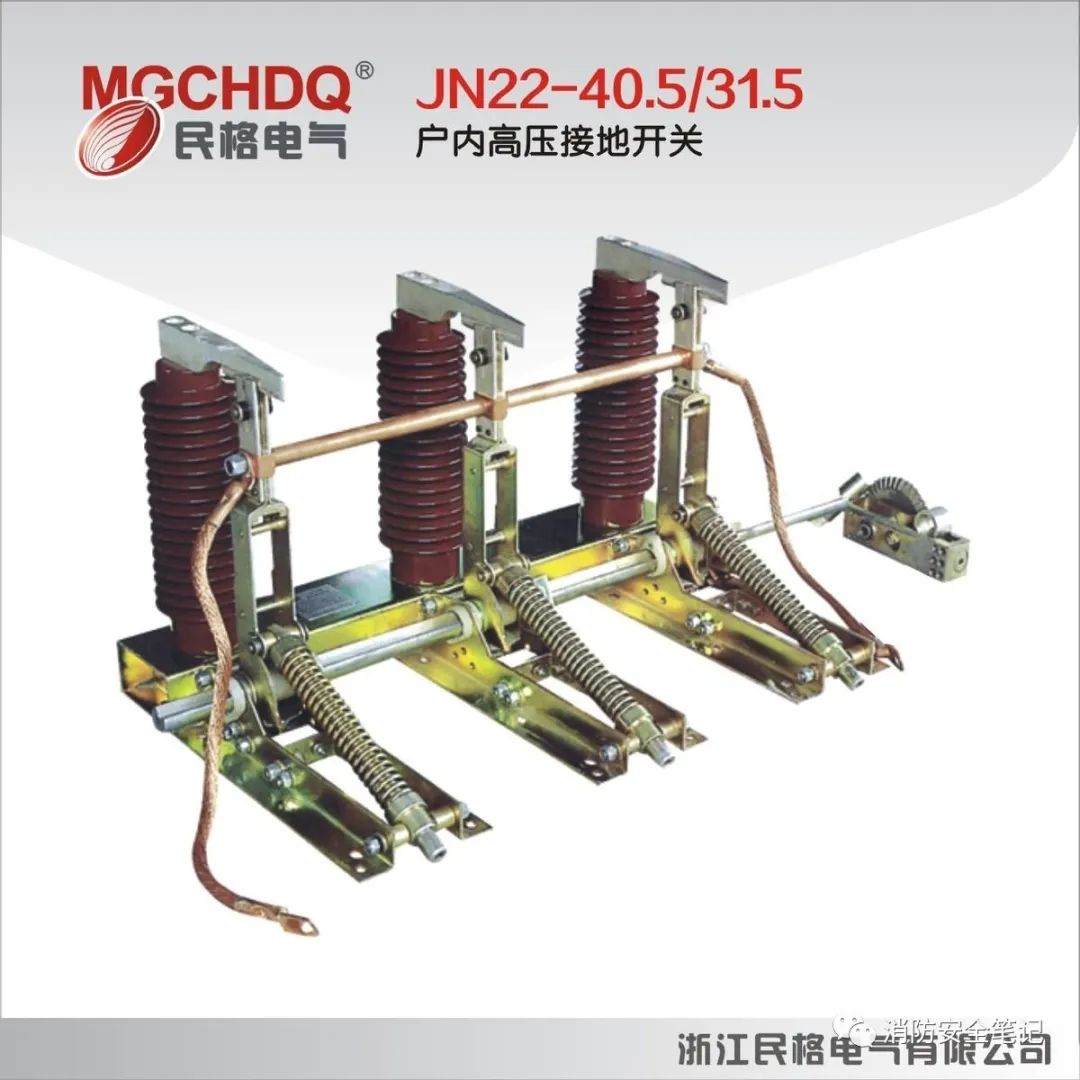

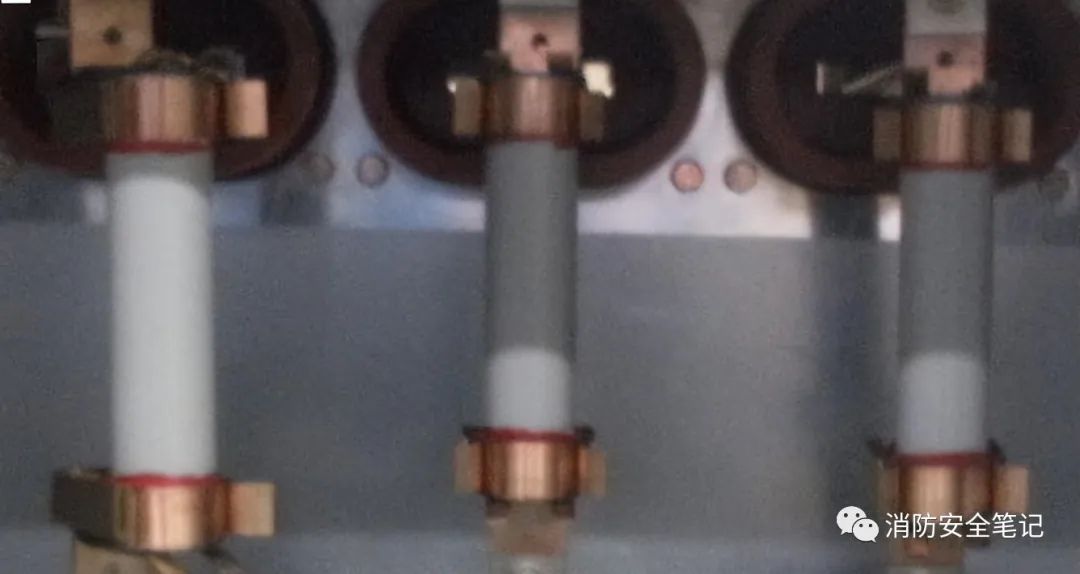

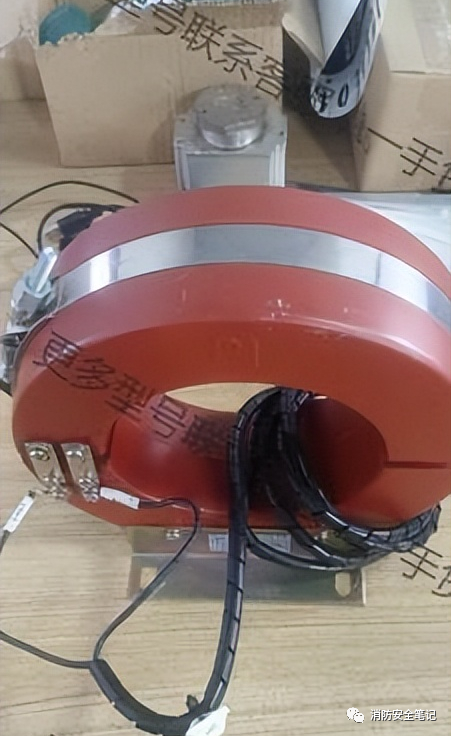

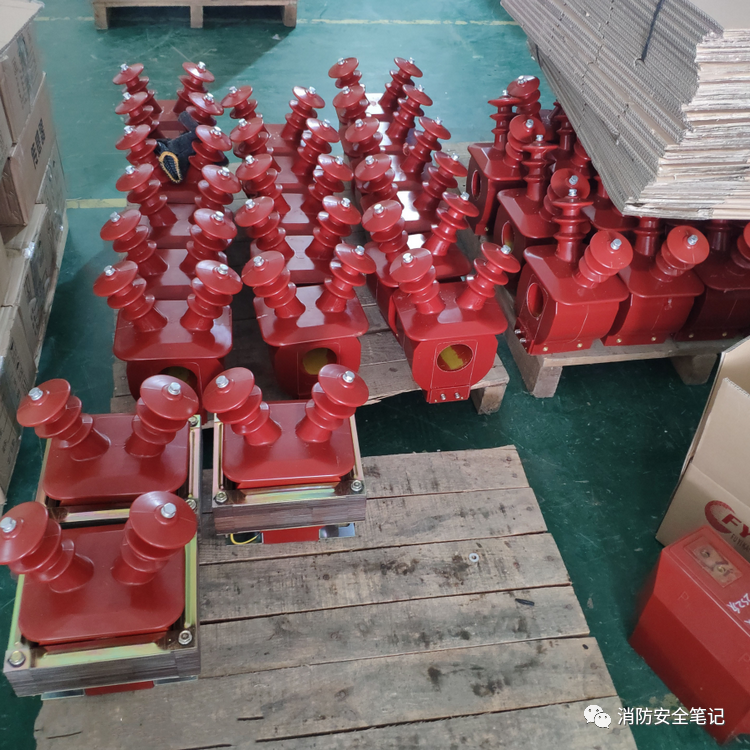

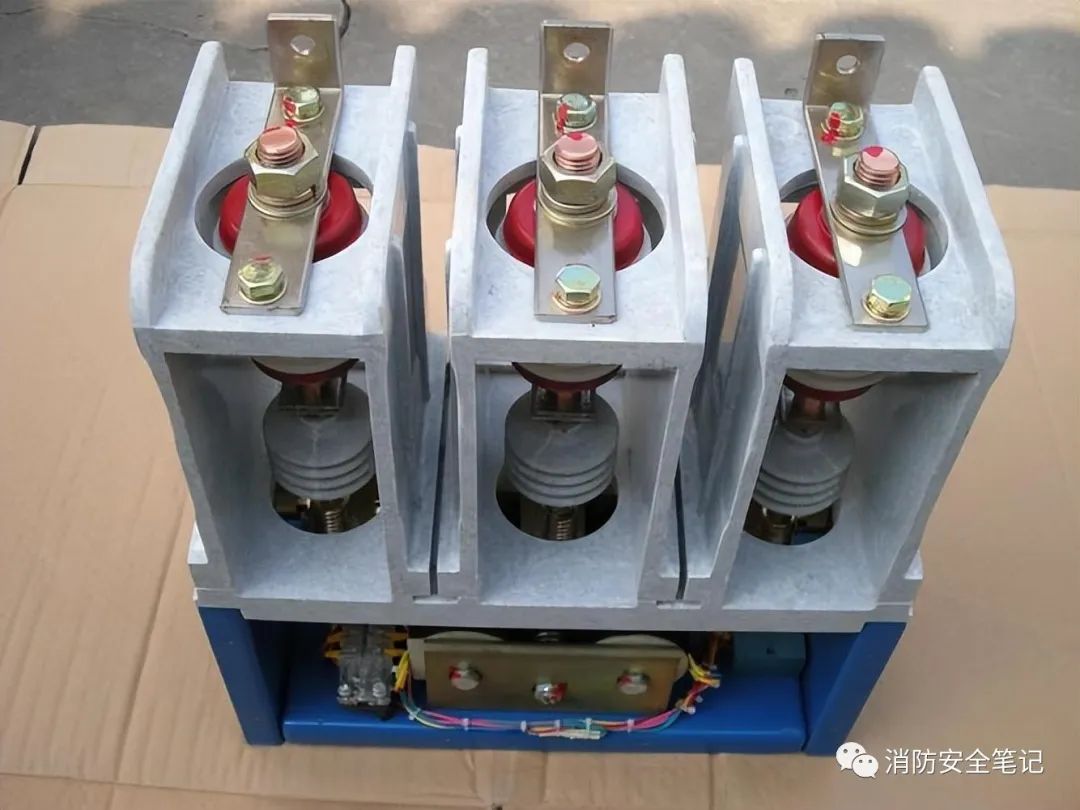

组成高压开关柜的元件一般有隔离开关、负荷开关、断路器、接地开关、熔断器、接触器、互感器、套管、绝缘子、母线、避雷器等。

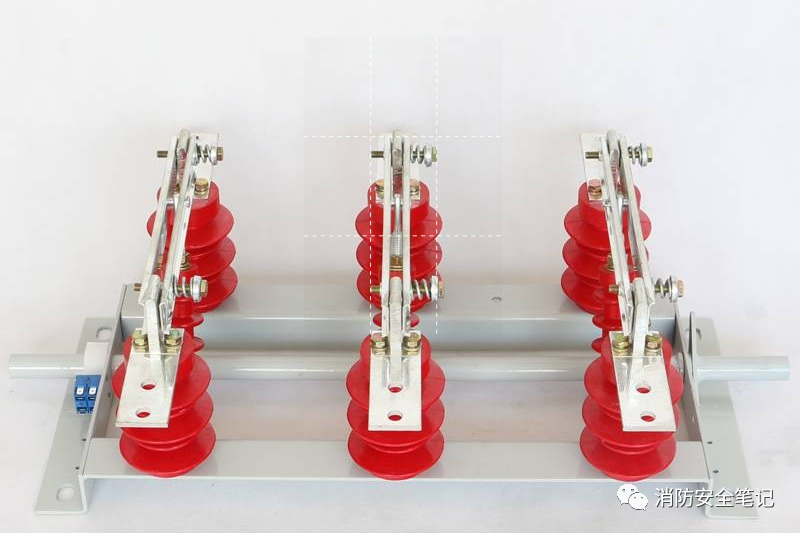

1、隔离开关

高压隔离开关是一种没有灭弧装置的开关设备,主要用来断开无负荷的电路,隔离电源在分闸状态时有明显的断开点,以保证其他电气设备的安全检修,在合闸状态时能可靠的通过正常负荷电流及短路故障电流,因为没有专门的灭弧装置,不能断开负荷电流及短路电流,因此,隔离开关只能在电路已被断路器断开的情况下才能进行操作,严禁带负荷操作,以免发生意外。只有电压互感器,避雷器励磁电流不超过2A的空载线路,才能用隔离开关进行直接操作。

隔离开关主要用来将高压配电装置中需要停电的部分与带电的部分可靠地隔离。还可以用来进行某些电路的切换操作,以改变系统的运行方式。

特点：（1）高压隔离开关不经常操作；（2）高压隔离开关的操作都是在空载状态，不需要速度。（3）手动操作既简单，又可靠，又可降低成本。

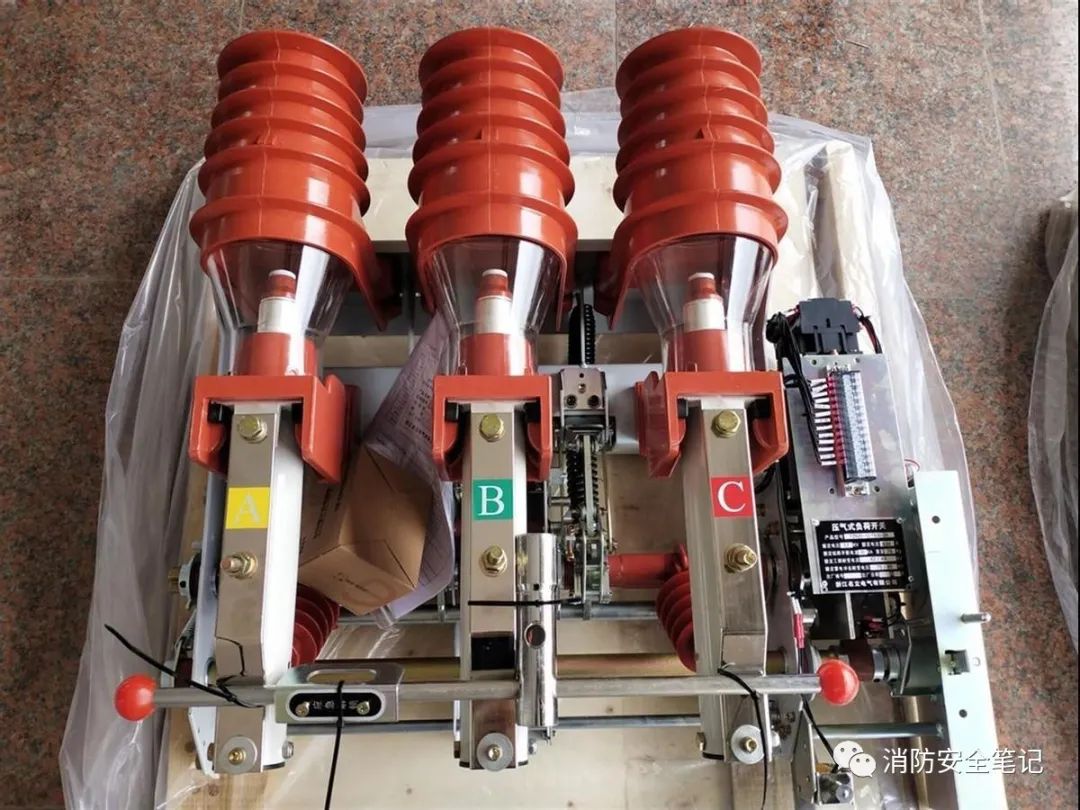

2、负荷开关

高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用，用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。

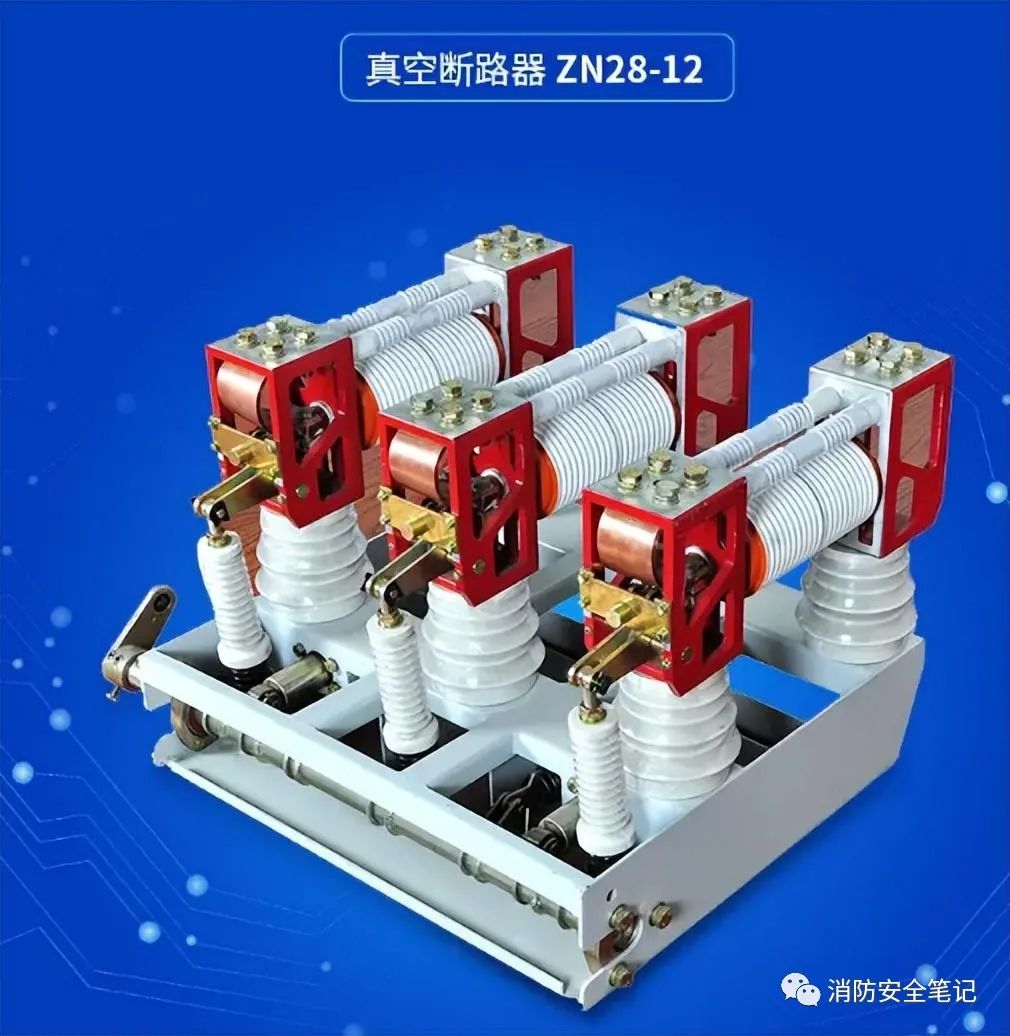

3、高压断路器

能够关合、承载和开断正常回路条件下的电流，并能关合在规定时间内承载和开断异常回路条件（如短路条件）下的电流的机械开关装置。高压断路器(或称高压开关)是变电所主要的电力控制设备,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流。当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行。

隔离开关、负荷开关、断路器的比较：

	结构	灭弧装置	分合电流的性质	用途	操作方式
隔离开关	简单，有明显断口	无，没有快速分段机构	不能带负荷操作，可切空载电流	电气隔离，保证安全	手动、手力机构
负荷开关	较简单，有明显断口	简单灭弧装置，有快速分段机构	可切合额定电流，不能分合故障电流	电气隔离，可作中、小容量主开关	手动、可配有电动脱扣分闸
断路器	复杂，无明显断口	有完善的灭弧装置	可切合额定电流及故障电流	作大、中容量主开关	电动操作为主，也有手操机构
