万用表对于我们硬件来说，是非常重要的，不管是我们平时的测试还是排查问题，使用非常频繁，万用表的使用也不难，记住常用的功能即可！

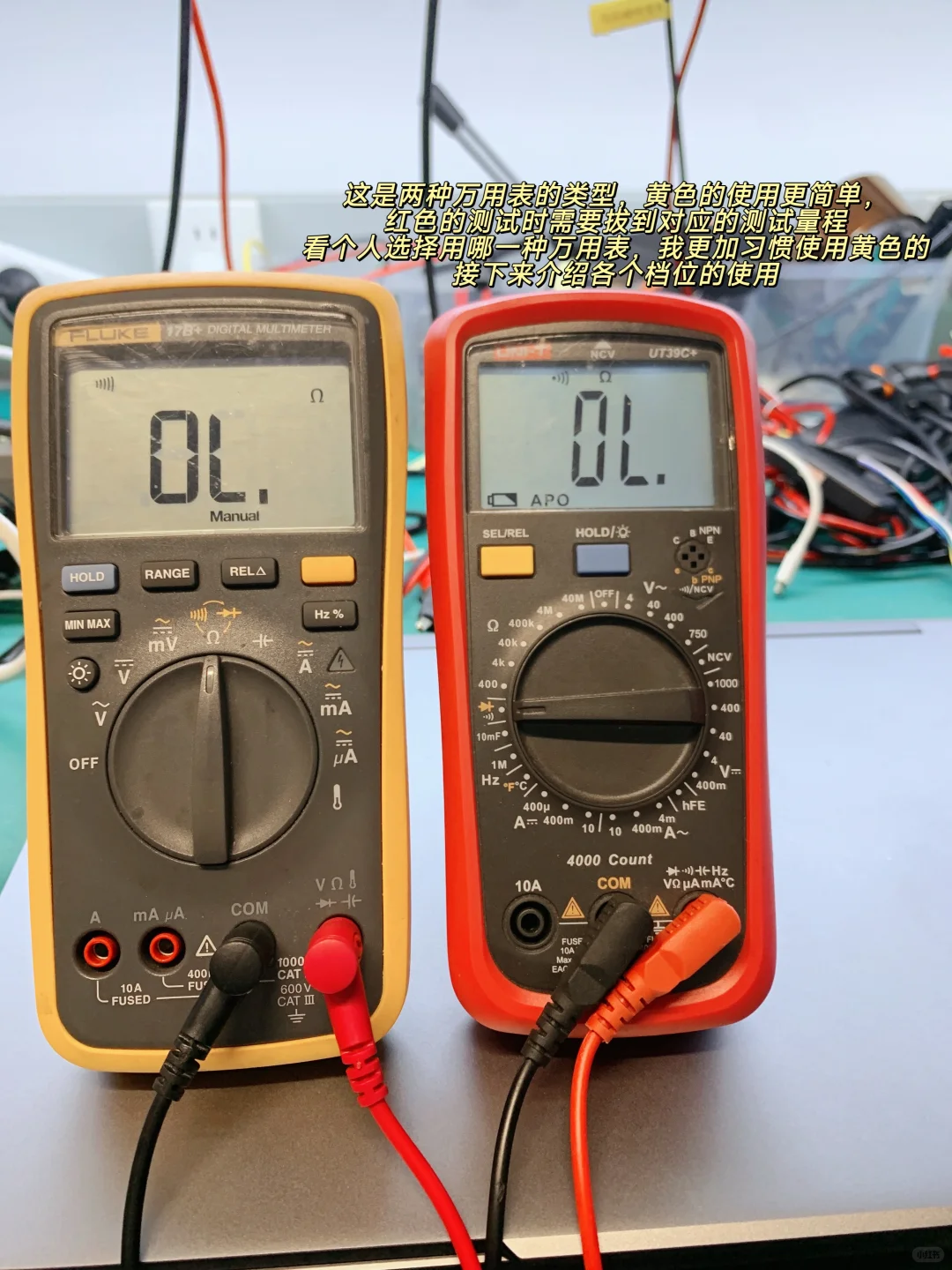

✅图一：大部分公司使用的就是这两中万用表，我们公司常用的就是黄色的万用表，下面我们详细说它的功能使用

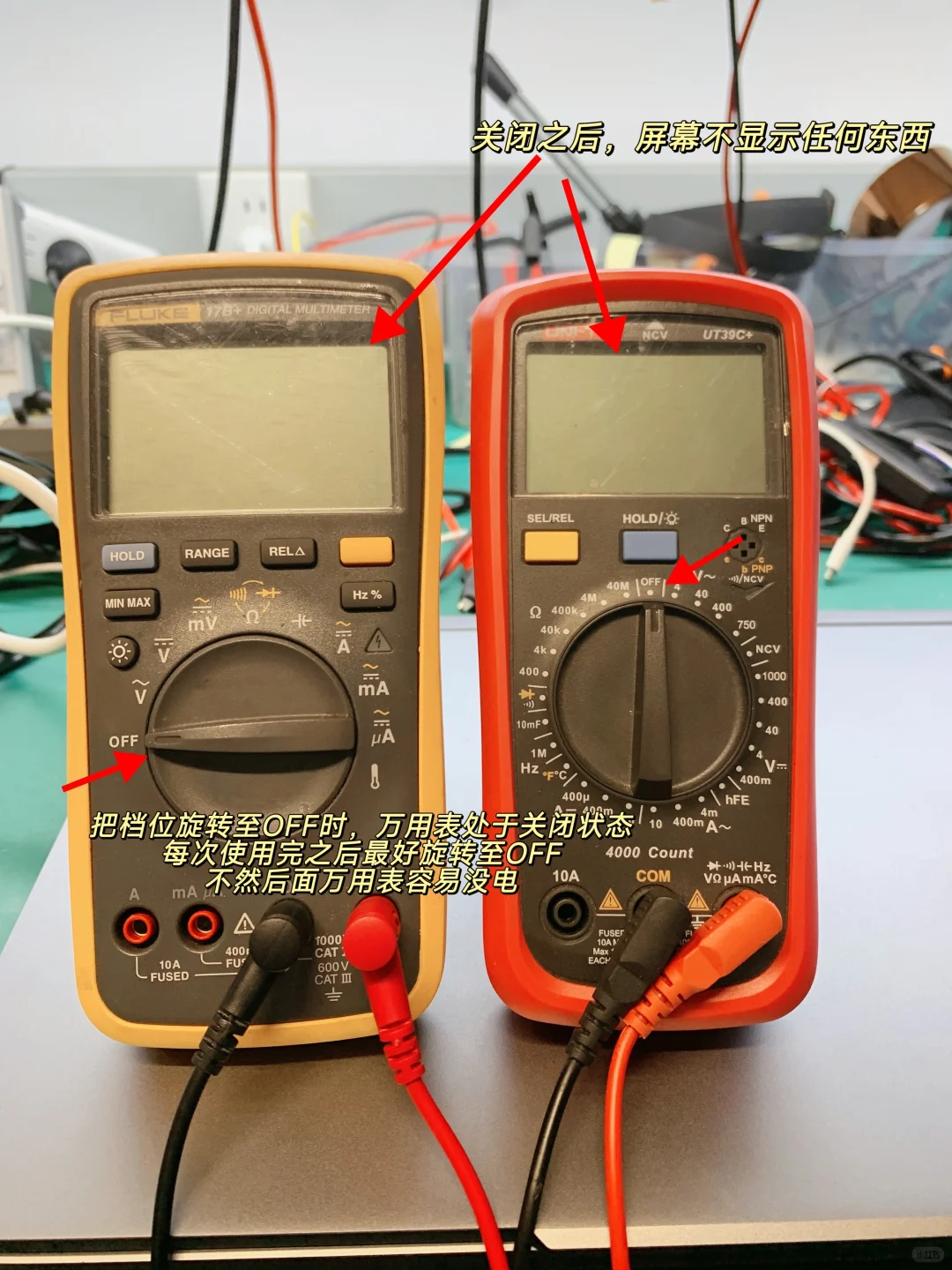

✅图二：是万用表关闭时的一个状态，一般我们不使用时需要把他旋转到OFF档

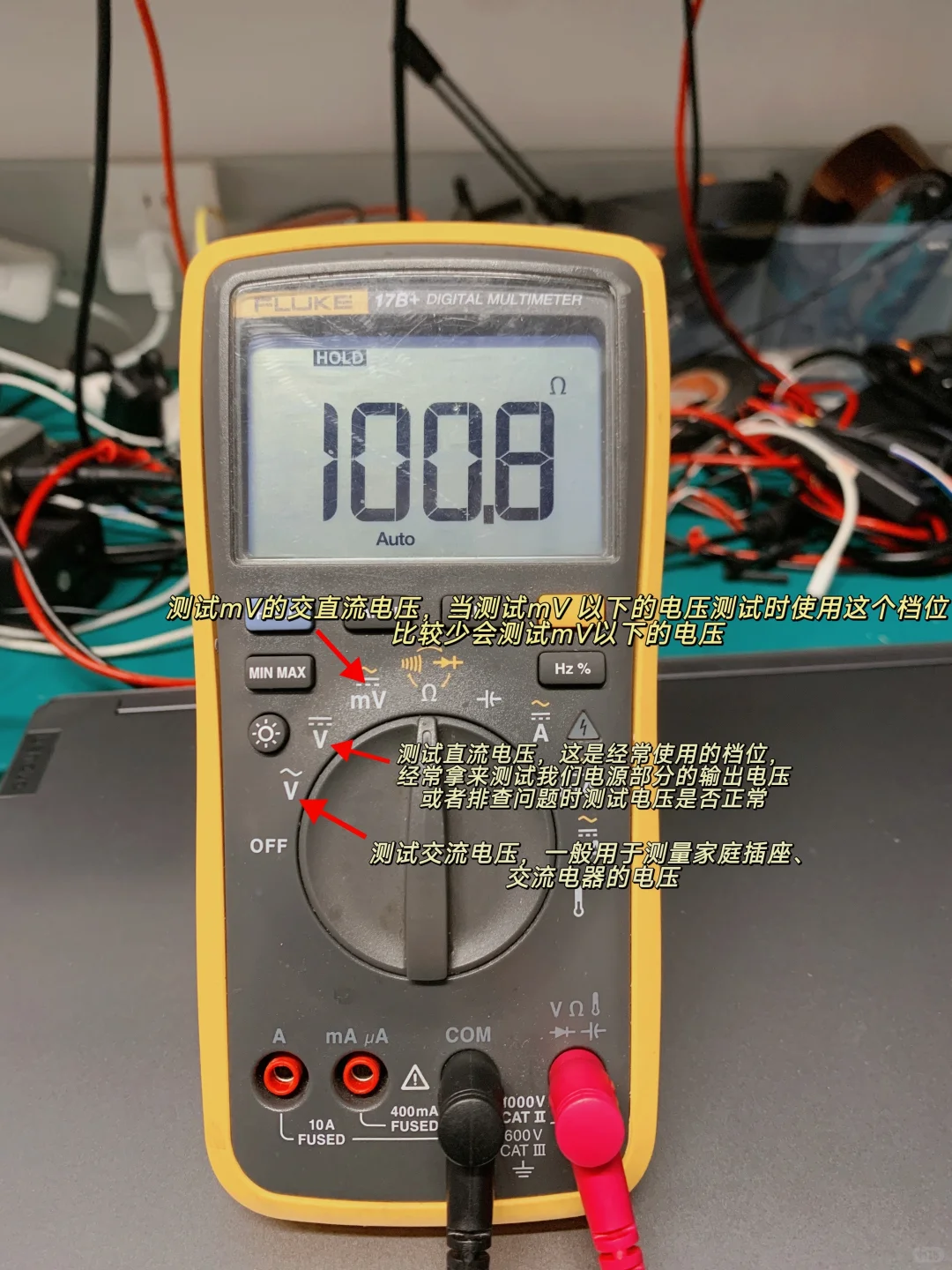

✅图三：V～ 交流电压区，用于测量家庭插座、交流电器的电压
V⎓直流电压区，用于测量电池、电路板、车载电源的电压，这是最常用的档位之一。
mV档，测试mV的交直流电压，当测试mV 以下的电压测试时使用这个档位，比较少会测试mV以下的电压

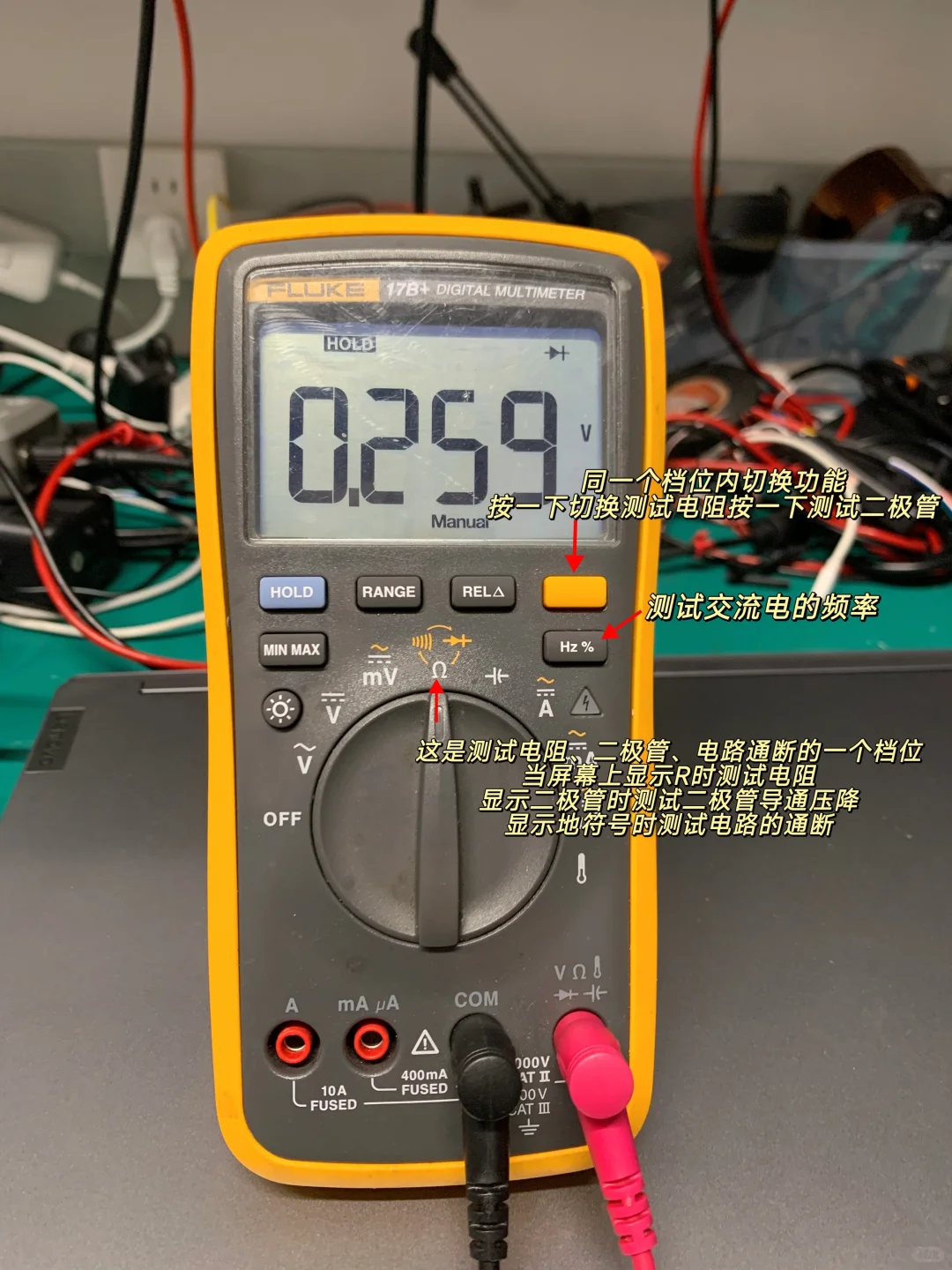

✅图四：测试电阻二极管电路的通断，使用黄色的按键可以切换功能

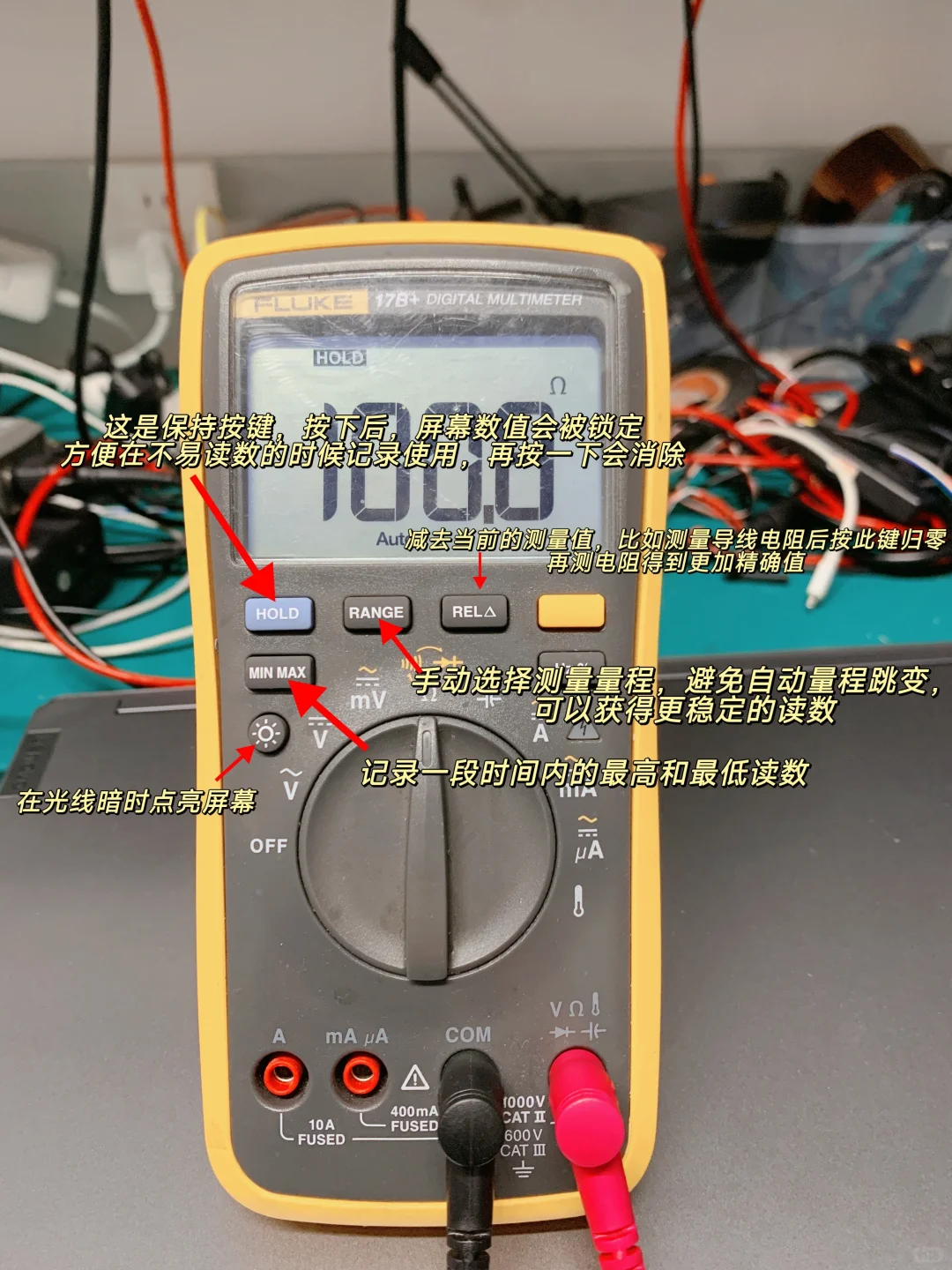

✅图五：HOLD（保持）按下后，屏幕数值会被锁定，方便在不易读数的地方记录。
REL Δ(相对值/归零) ，减去当前测量值。例如，测量导线电阻后按此键归零，再测电阻得到更精确值。
RANGE (量程选择) ，手动选择测量量程。避免自动量程跳变，获得更稳定读数。
MAX/MIN(最大/最小值)， 记录一段时间内的最高和最低读数。
背光灯 在光线昏暗处点亮屏幕。

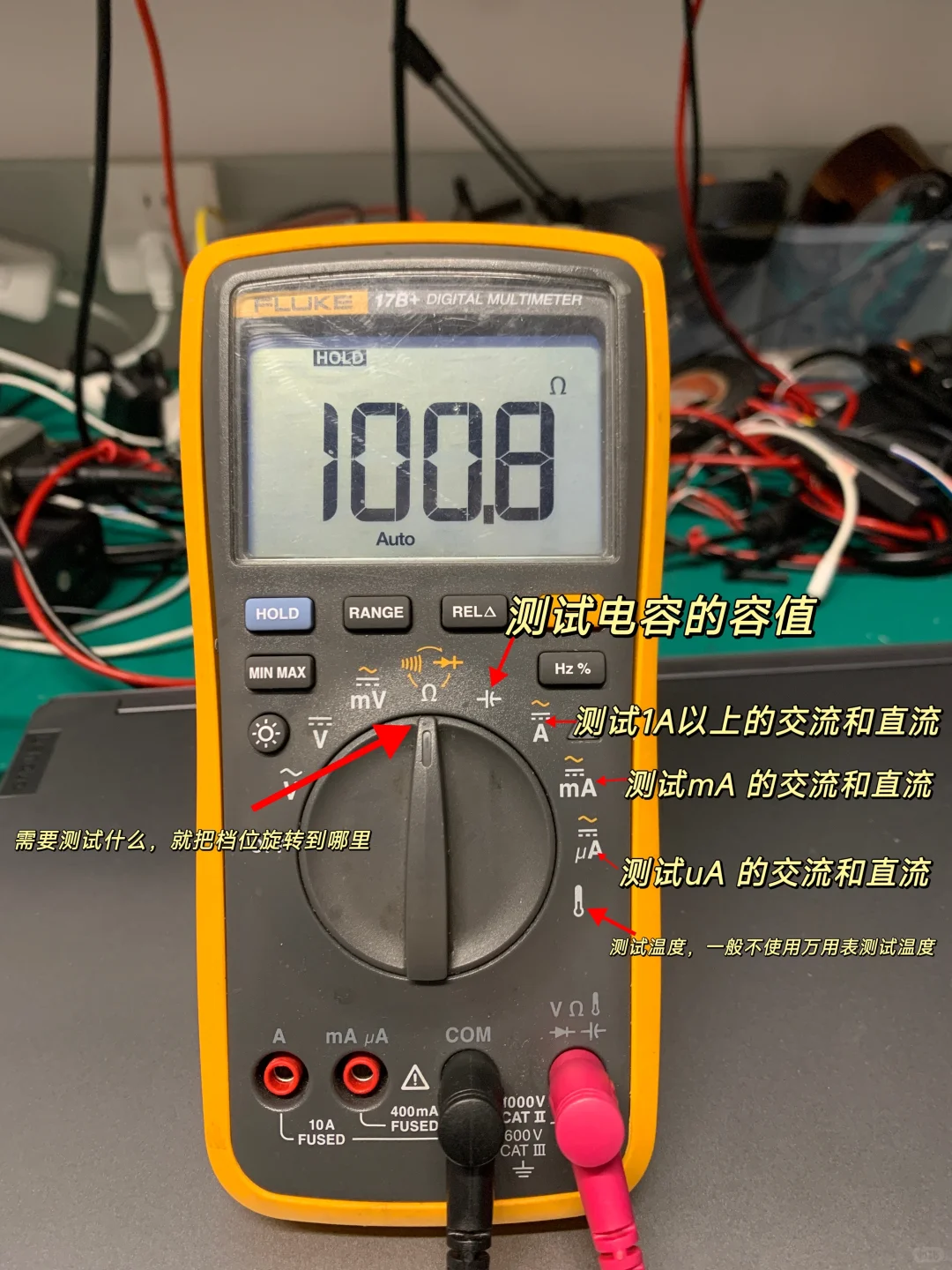

✅图六：测量电容的容值，不要在电路中测试电容容值，测量的会不对，测量交直流的电流，需要好选择电流的量程，且是串联测量。

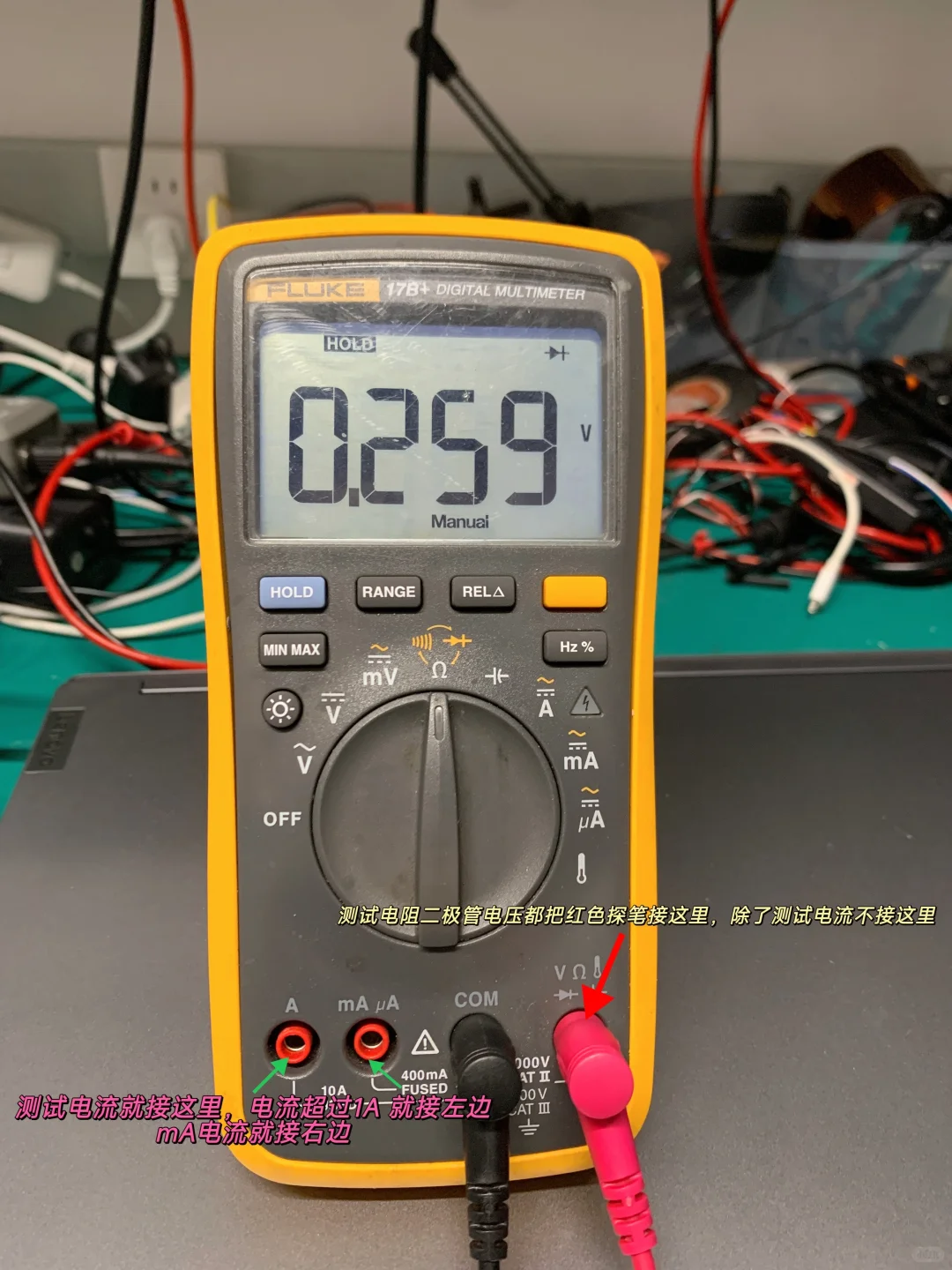

✅图七：COM黑色表笔永远插在这里。
VΩHz红色表笔在测电压、电阻、频率时插在这里。这是最常用的位置。
mA/uA红色表笔在测小电流（毫安/微安级）时插在这里。
10A 或 20A红色表笔在测大电流（安培级）时插在这里。
我们使用仪器最重要的是安全第一！
测电压手不要接触金属表笔尖，并联在电路中进行测量。
测电流必须将电路断开，将万用表串联到电路中去！*这是最容易出错的地方，误操作会短路。
测电阻/通断确保设备完全断电！带电测量会损坏万用表。
如果你是个初学者，这个档位非常有用
蜂鸣声表示两点间电阻很小，通常是导通的（短路）
无声表示两点间是断开的（断路）。
这是检查线路通断、寻找短路点最快捷的方法。
以上就是万用表的基本使用啦，点个关注收藏起来吧！
