半导体核心设备｜光刻机，看懂芯片制造的“心脏”

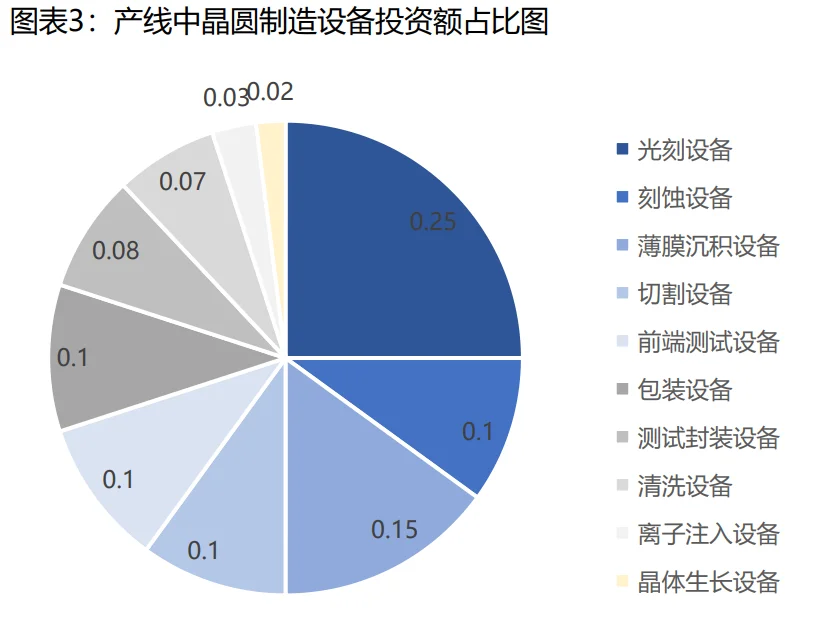

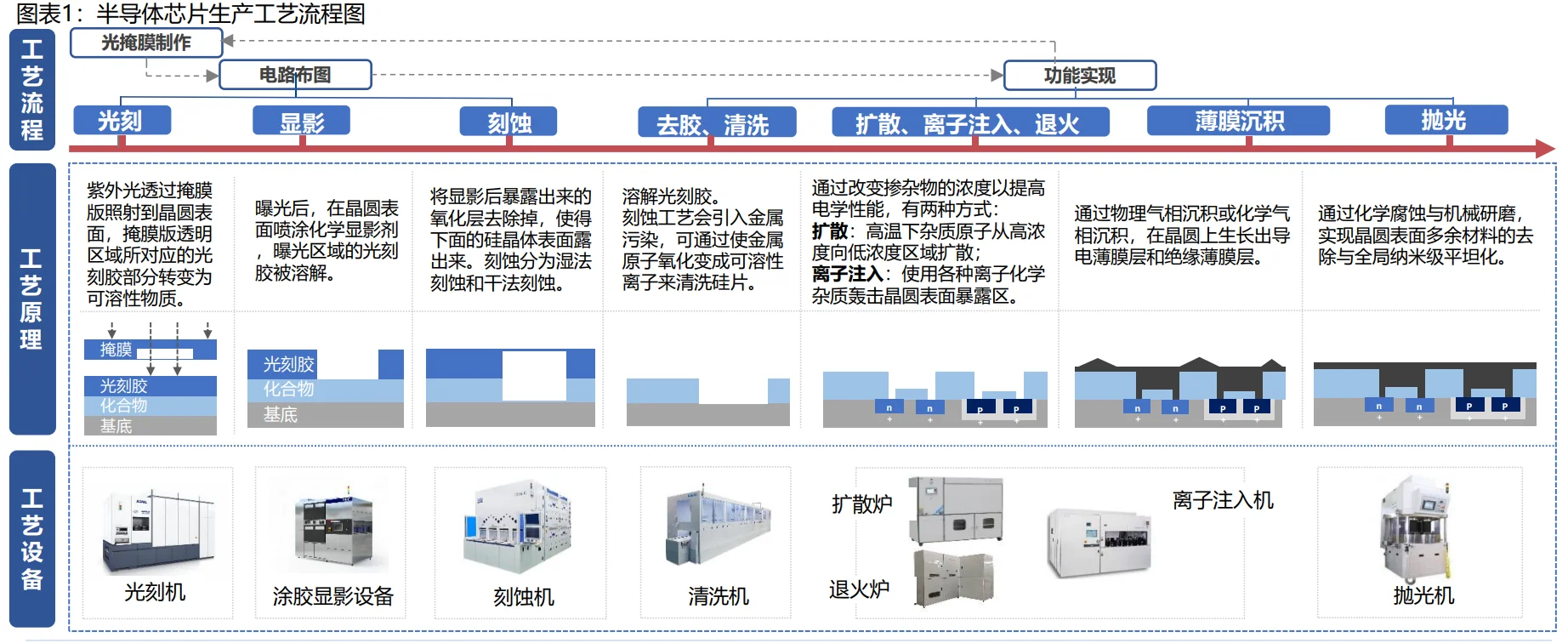

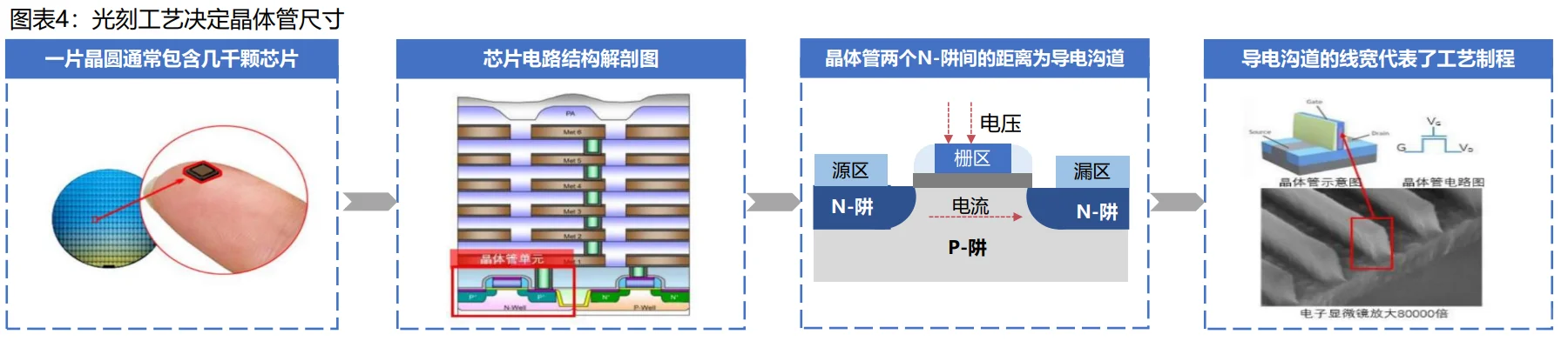

一、芯片生产的流程：
半导体芯片生产需历经光刻、显影、刻蚀、去胶清洗、掺杂（扩散/离子注入）、薄膜沉积、抛光等核心环节，其中光刻是“图案转移”的关键：
- 紫外光透过掩膜版照射晶圆，使光刻胶部分转化为可溶性物质；
- 经显影、刻蚀等步骤，最终在晶圆上形成电路结构。

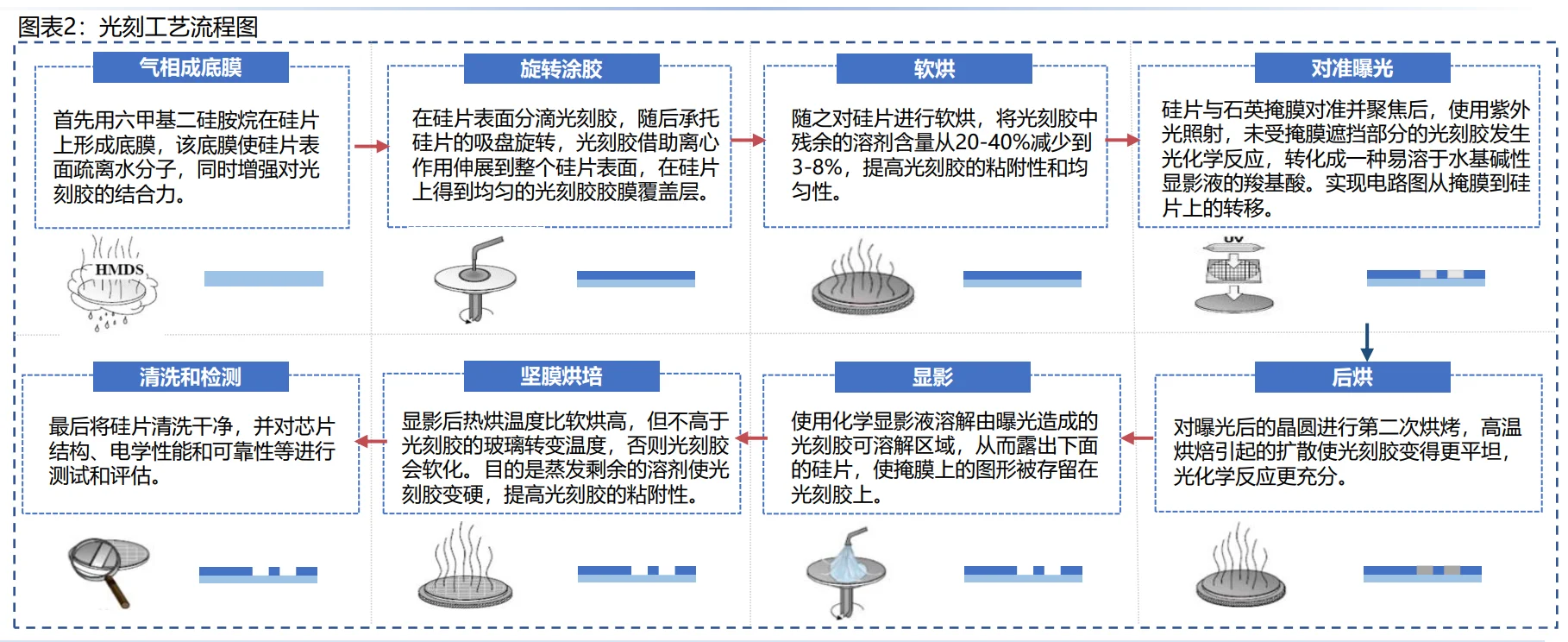

二、光刻工艺的“八步走”
光刻流程包含气相成底膜、旋转涂胶、软烘、对准曝光、后烘、显影、坚膜烘焙、清洗检测：
- 底膜（如HMDS）增强光刻胶附着力；
- 涂胶通过离心力实现均匀覆盖；
- 曝光使光刻胶发生光化学反应，最终完成图形转移。

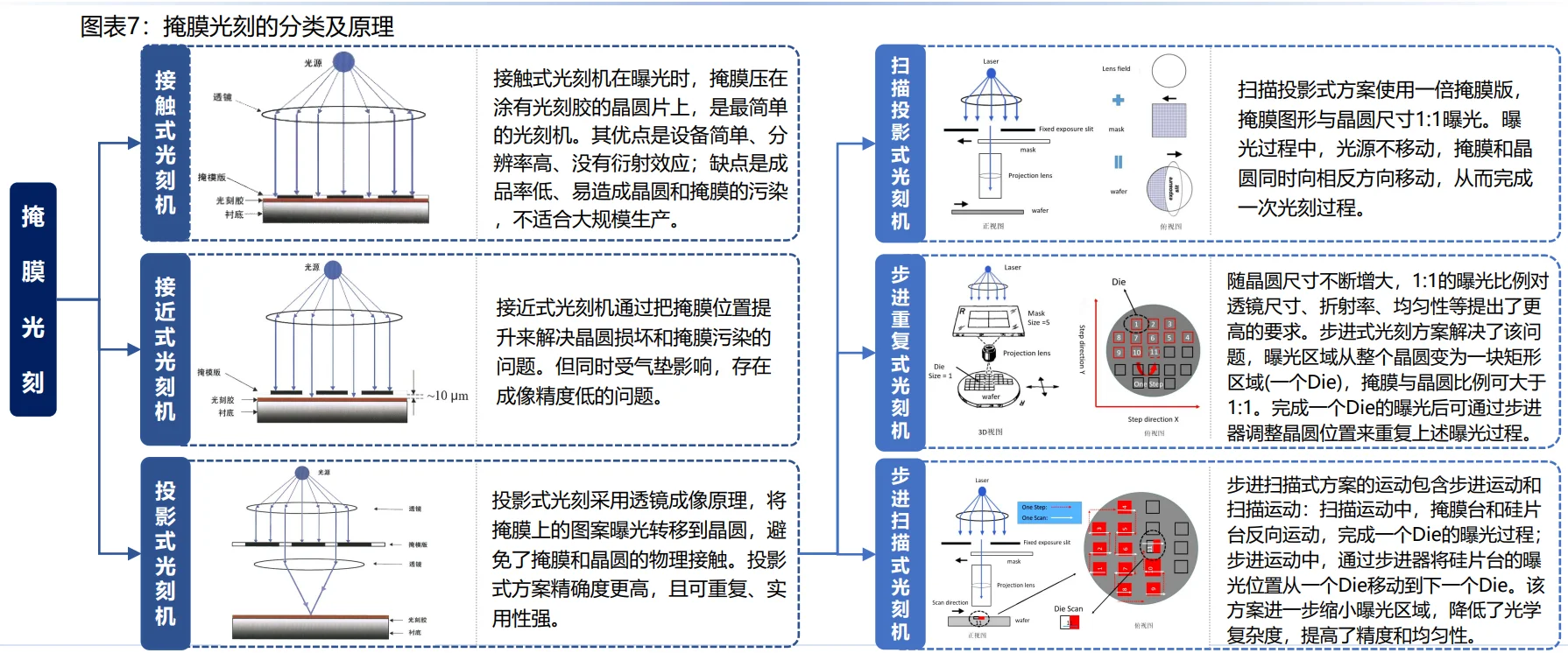

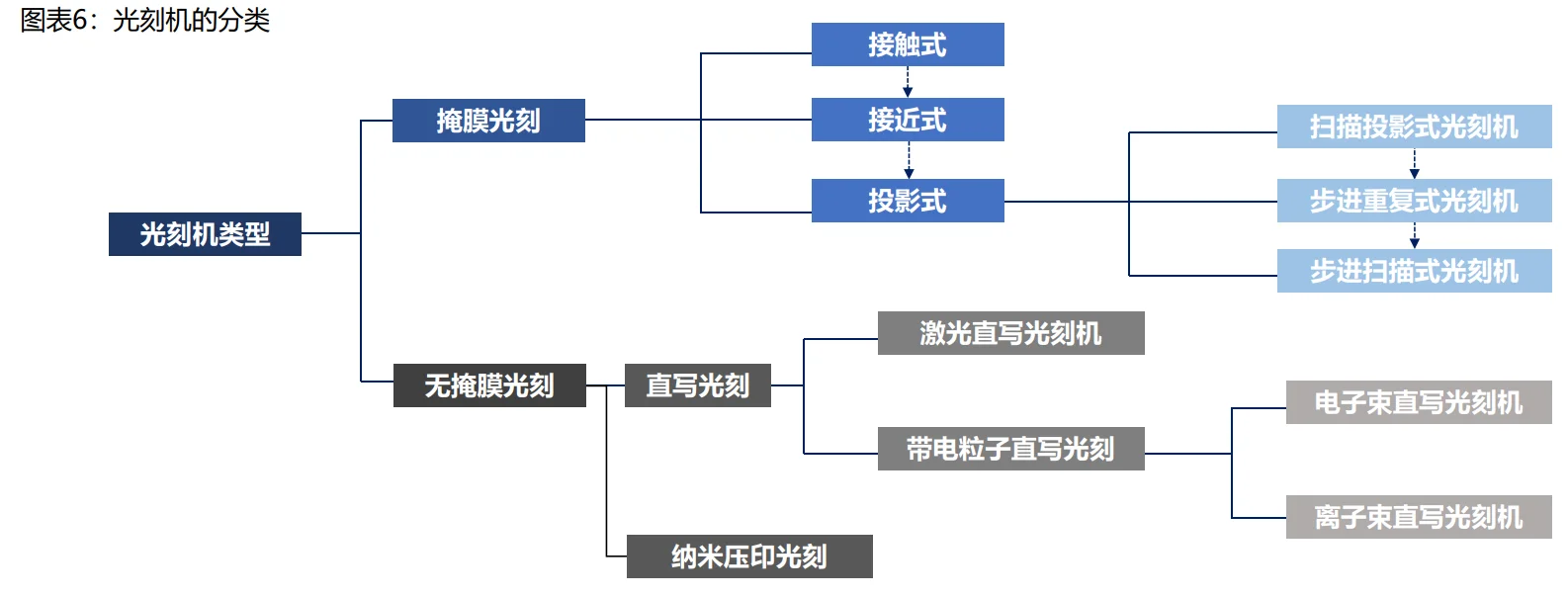

三、光刻机的“两大技术路径”分类
光刻机分为掩膜光刻与无掩膜光刻两大体系：
- 掩膜光刻：
1） 接触式：掩膜直接压在晶圆上，设备简单但良率低；
2）接近式：提升掩膜位置减少污染，却受气影影响精度；
3）投影式：通过透镜成像，衍生出扫描投影、步进重复、步进扫描式机型，精度与实用性更强。

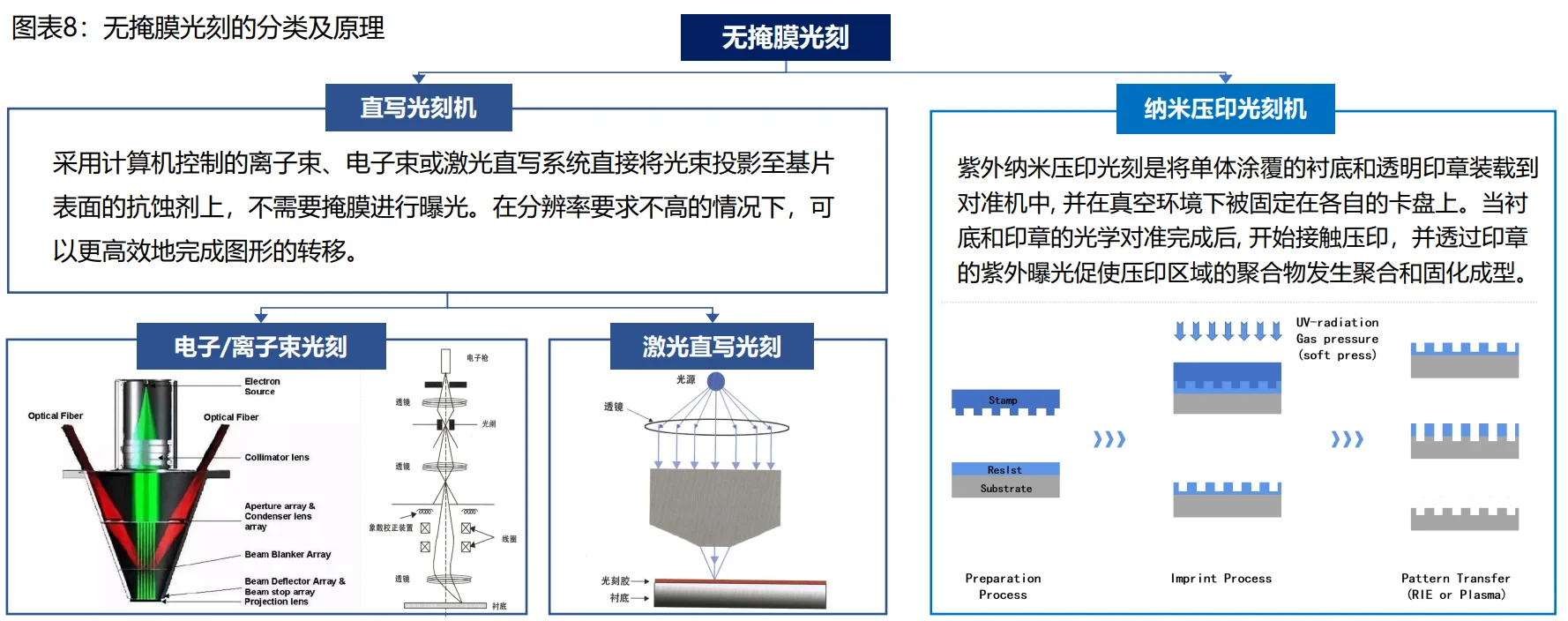

- 无掩膜光刻：
1）直写光刻：含激光直写、电子/离子束直写，无需掩膜直接投影光束；
2） 纳米压印光刻：通过透明印章压印+紫外固化，完成图形转移。

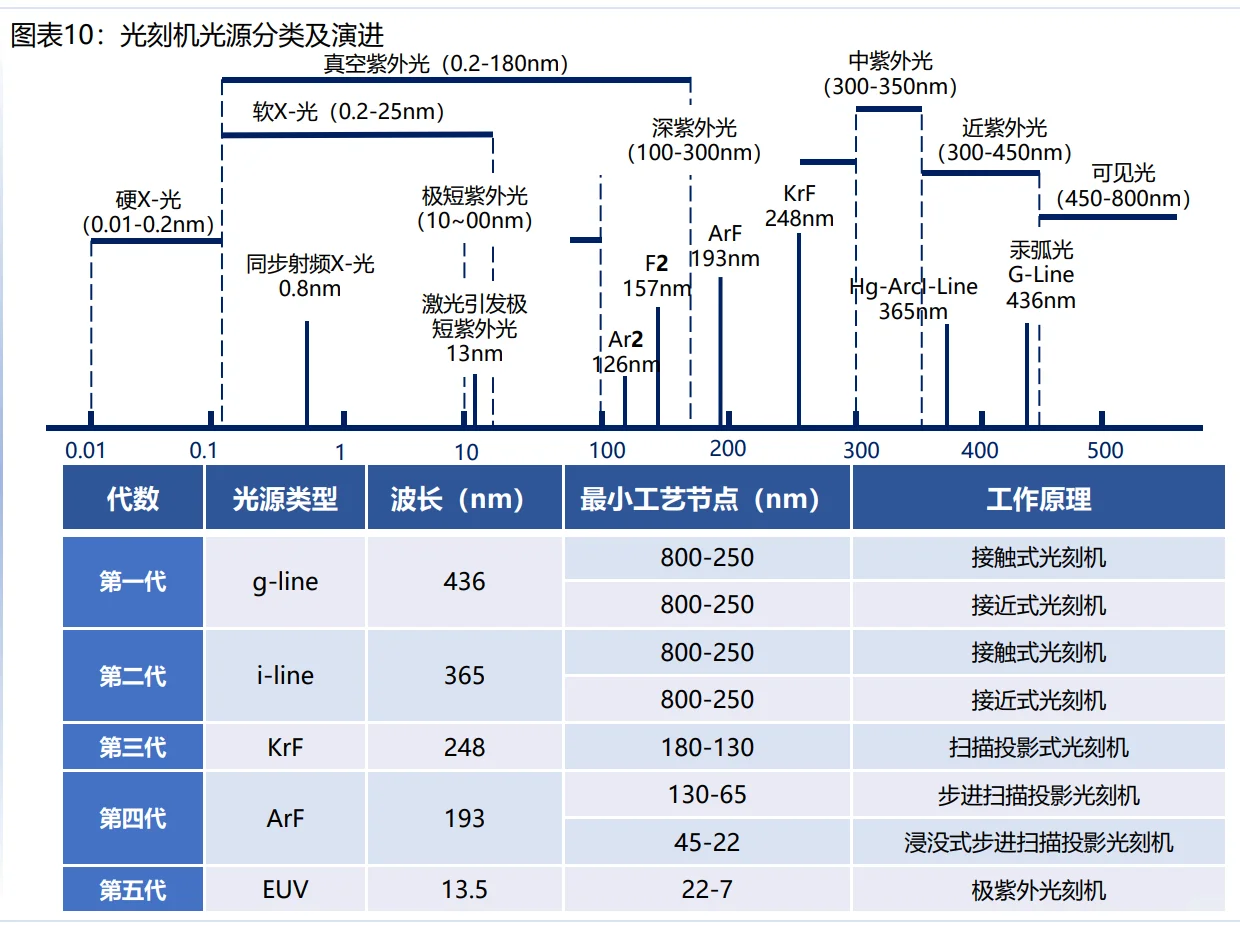

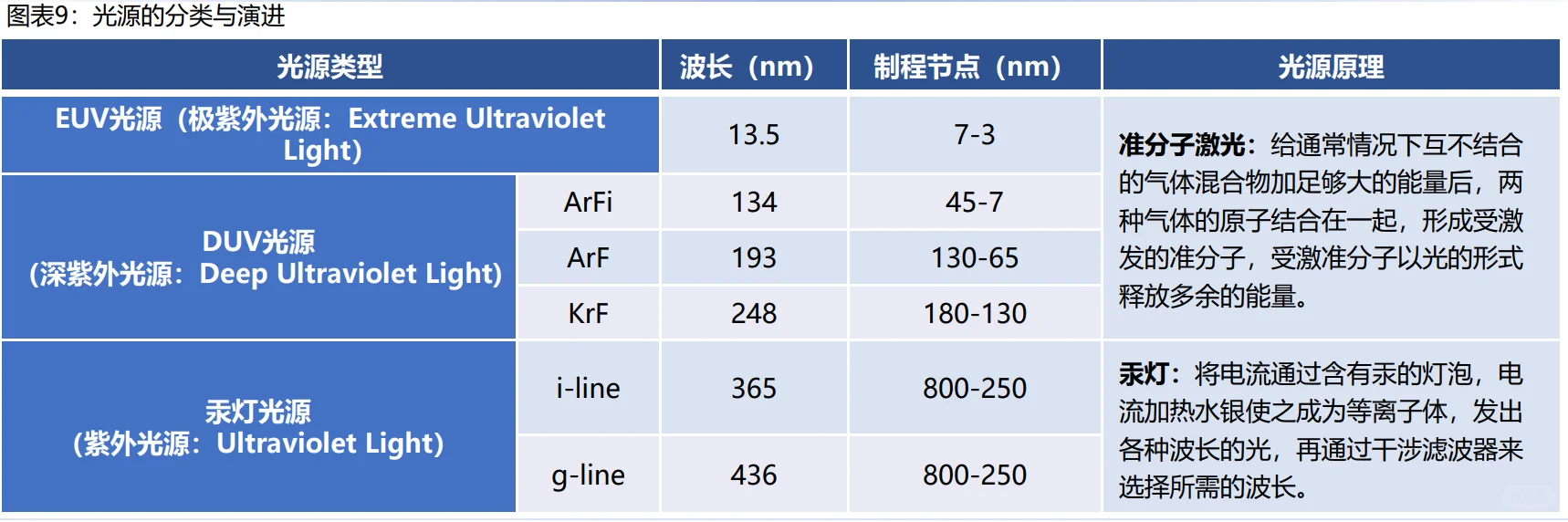

四、光源技术的“代际演进”逻辑
光源波长直接决定工艺节点，从紫外到极紫外（EUV）持续突破：
- 汞灯光源（g-line 436nm、i-line 365nm）：支撑800-250nm工艺；
- 深紫外（DUV）光源（KrF 248nm、ArF 193nm）：覆盖180-65nm工艺，ArF浸没式进一步推至22nm；
- EUV光源（13.5nm）：实现7-3nm先进工艺，依赖准分子激光原理激发受激准分子发光。

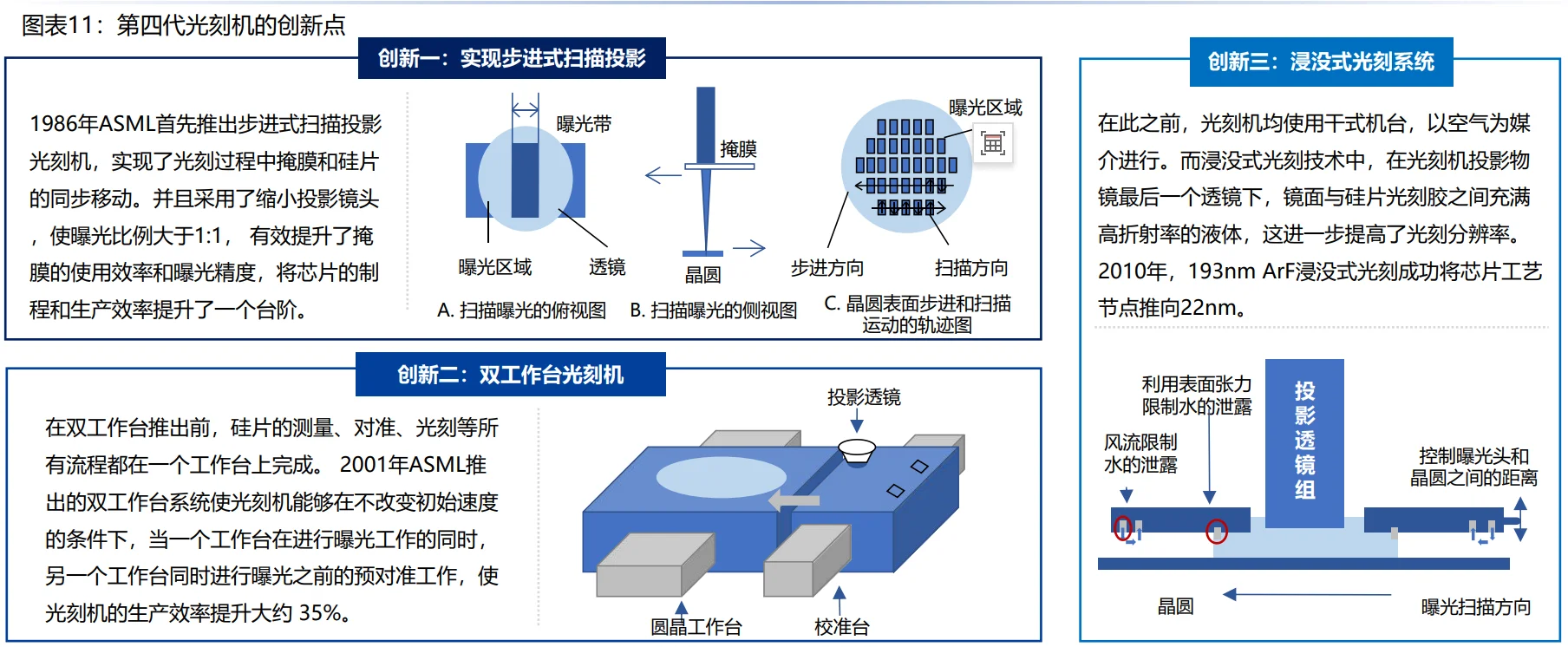

五、第四代光刻机的“三大创新突破”
以ArF光刻机为代表的第四代设备，通过三项核心创新实现工艺跃升：
1. 步进式扫描投影：掩膜与硅片同步移动，缩小投影镜头使曝光比例＞1:1，提升掩膜效率与精度；
2. 双工作台系统：一个工作台曝光时，另一个同步预对准，产能提升约35%；
3. 浸没式光刻：镜头与硅片间充入高折射率液体，突破干式机台的分辨率极限，推动工艺节点至22nm。

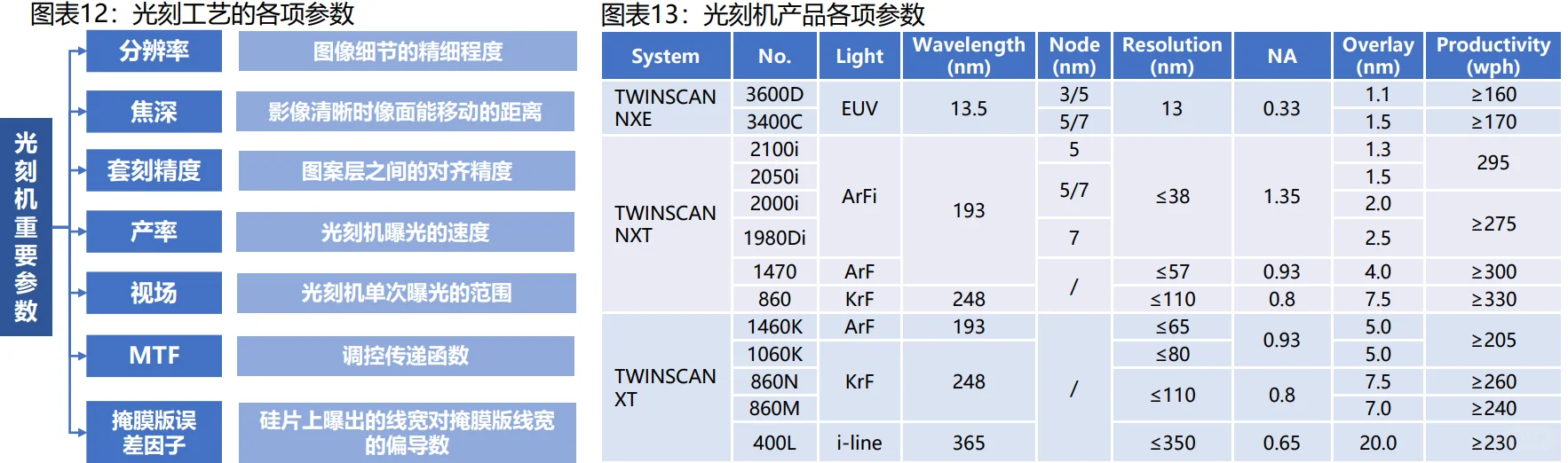

六、光刻工艺与设备的“关键参数”
- 工艺参数：分辨率（图像精细度）、焦深（像面移动距离）、套刻精度（图案层对齐度）、产率（曝光速度）等；
- 设备参数：以ASML机型为例，EUV设备波长13.5nm、NA 0.33，ArF机型波长193nm、NA可达1.35。
