? 一天一个半导体小知识｜Bevel Etch：芯片良率的“边缘守护神”

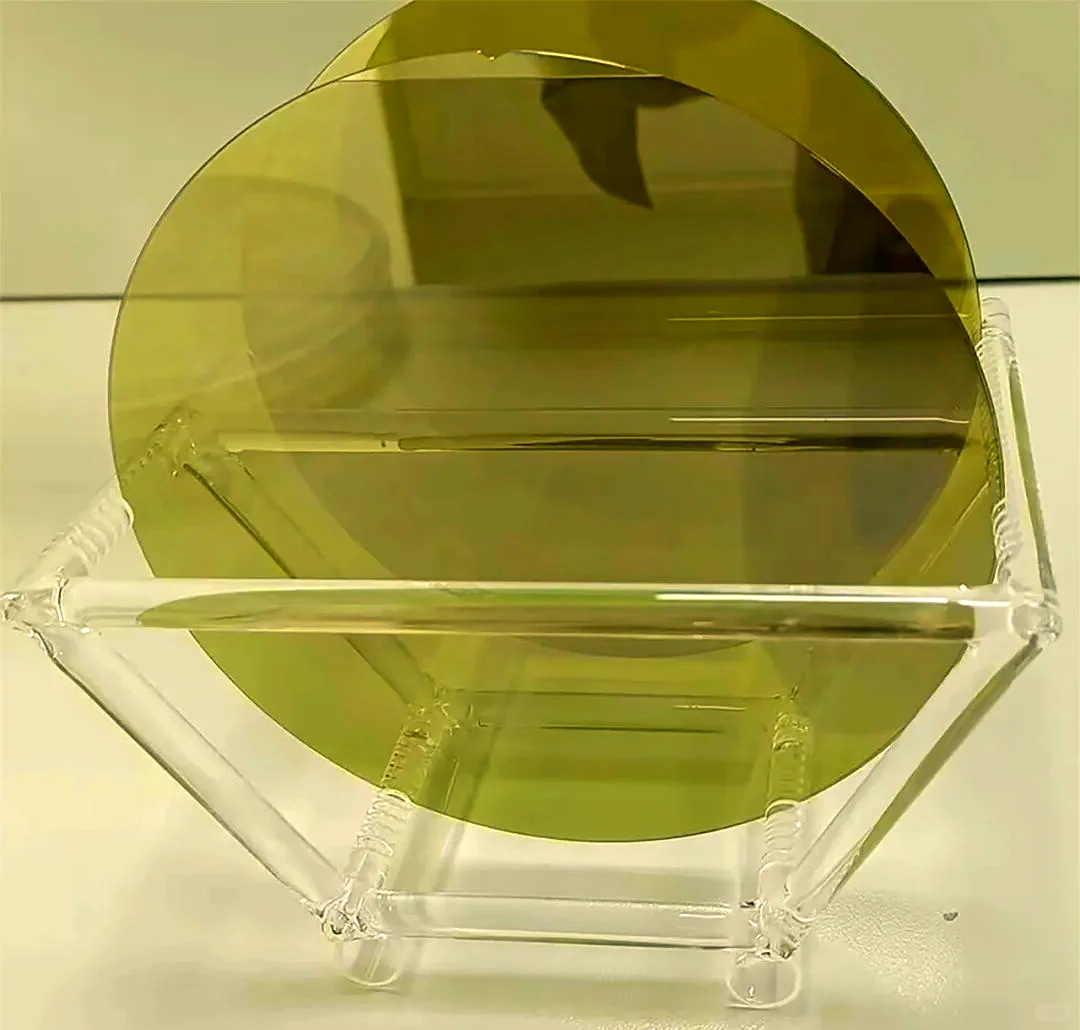

宝子们～今天揭秘芯片制造中一个“低调却关键”的工艺——晶边刻蚀（Bevel Etch）！它像芯片的“专业修边师”，专门清理晶圆边缘 1毫米区域 的薄膜残留，防止百亿晶体管因边缘缺陷“集体翻车”。
? 为什么晶边是“事故高发区”？

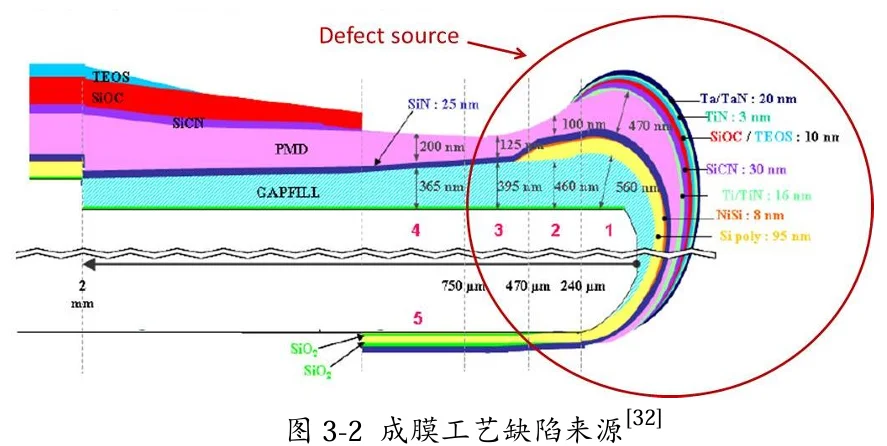

芯片制造中，薄膜沉积（如CVD）就像给晶圆“刷油漆”，但反应气体会偷偷溜到边缘和背面形成不规则膜层。这些边缘膜层有三大危害：

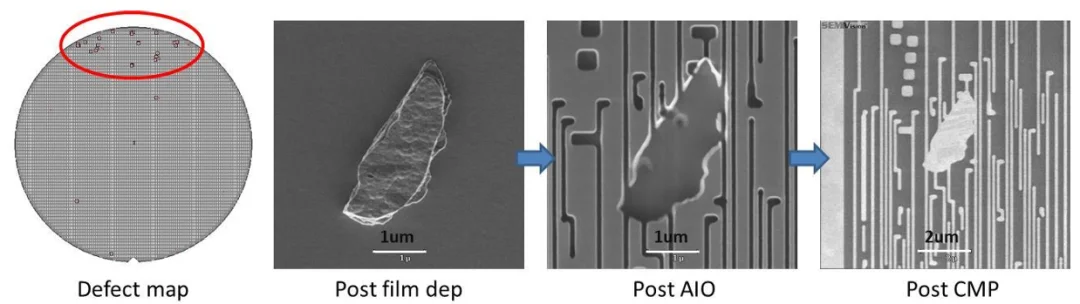

1. 剥落成屑：转运过程中，边缘薄膜易被机械臂碰碎，碎片掉落到芯片核心区，划伤电路；
2. 电弧放电：金属残留导致高压工艺中产生电火花，直接烧毁晶体管；
3. 污染扩散：边缘聚合物在高温工艺中分解，污染整个反应腔，殃及后续。
⚡ Bevel Etch如何“精准排雷”？
✅ 湿法刻蚀：化学“精细擦洗”
- 操作：用HF酸喷淋边缘溶解氧化层，H₃PO₄刻蚀氮化硅，反应时间短、成本低；
- 挑战：需0.01℃级温控，废液处理需环保方案
✅ 干法刻蚀：
- 原理：通入CF₄/O₂等气体产生等离子体，定向轰击边缘膜层，各向异性极高；
- 升级版：北方华创Accura BE设备支持多气体配方，一键切换刻蚀光刻胶、氧化物、金属等材料。
✅ 激光刻蚀：
- 优势：高能激光直接气化残留物，零化学污染，精度达微米级；
?️ 工艺核心：
1. 氮气护盾：刻蚀时喷出惰性气体形成“气垫”，保护晶圆正面电路不受刻蚀气体侵蚀；
2. 旋转夹盘：带动晶圆匀速旋转，确保边缘360°均匀刻蚀，精度全圈差异＜3%；
3. 分区调控：新一代设备可识别边缘不同区域膜厚，自动调节刻蚀参数，避免过度或不足。
? 国产技术的“逆袭”
- 北方华创突破：2023年推出首台国产12英寸晶边干法刻蚀机Accura BE，支持5纳米制程，良率提升 7%，已获长江存储、中芯国际订单；
- 成本优势：国产设备售价仅为进口的 60%，维护周期从3周缩至 5天。
? 为什么先进制程更依赖Bevel Etch？
- 层数暴增：7纳米芯片需 1000+工艺步骤，边缘残留膜层累积厚度可达 微米级；
- 尺寸微缩：晶体管间距仅 几十纳米，一颗边缘碎屑足以毁掉 上百个晶体管；
- 3D堆叠：HBM内存堆叠 8层以上，边缘不平整会导致层间应力开裂。
关注我，硬核知识每日+1 ?
#芯片 #刻蚀 #良率
