半导体清洗工艺-光刻胶去除原来这么讲究
2025-11-02 18:02

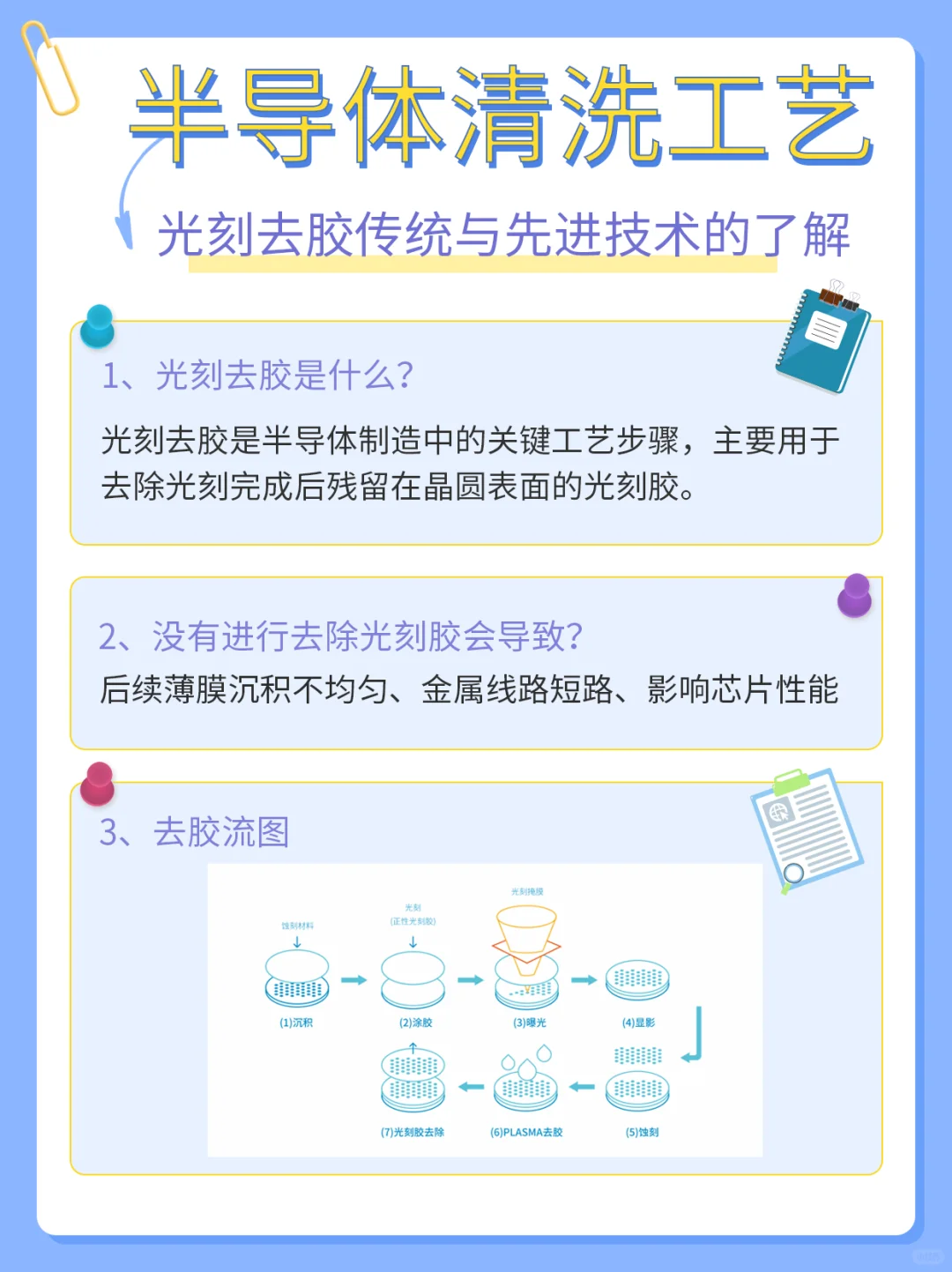

半导体清洗工艺-光刻胶去除原来这么讲究

半导体清洗工艺-光刻胶去除原来这么讲究

今天我们来聊聊半导体制造中十分重要的一个环节——光刻胶去除(PR Strip)! 芯片制造就像搭积木,每一步都要精准无误,而清洗工艺就是确保“积木”干净无瑕的关键!
为什么光刻胶要去除?
光刻胶是半导体晶圆制造的核心材料,在晶圆制程中,光刻工艺占比极大,在光刻环节有个不可或缺的步骤就是晶圆去胶,如果残留胶不清干净,会导致:
 后续薄膜沉积不均匀
 金属线路短路
甚至影响芯片性能!
所以,去胶工艺必须又快又干净!
清洗方法可以分为两类
湿法清洗:使用化学溶剂或者去离子水清洗晶圆。湿法清洗也分为浸泡法和喷涂法两种
常用方法:
有机溶剂(丙酮、NMP)→ 溶解未改性的胶 Piranha溶液(H₂SO₄+H₂O₂)→ 强力氧化碳化胶
优点:适合批量处理  缺点:可能腐蚀金属,损伤敏感材料
干法清洗:等离子PLASMA干式去胶,通过等离子体的化学反应和物理轰击协同作用,实现了高效、可控的材料去除
常用方法:
H₂/N₂等离子体 → 保护金属不被氧化
O₂等离子体 → 把胶“烧”成CO₂和H₂O
优点: 彻底去胶且速度快, 无化学物质液体残留,无需进行废液处理,适合纳米级结构,环保干净,清洗过程可控性强,成品率高,工序简单
等离子PLASMA干式去胶的适用场景: 半导体晶圆,硅基材料,硬掩膜层,抗反射图形膜层,PR Strip
去胶就像“卸妆”,既要干净又不能伤皮肤!半导体人真的太不容易了~ 大家有没有遇到过清洗工艺的难题?欢迎评论区交流!

#半导体 #芯片制造 #光刻胶工艺 #科技干货 #工程师日常
