本文的核心内容是关于一种通过聚合-刻蚀策略制备的多级空心结构Fe/Fe3O4@C微管，这种结构因其丰富的电磁异质界面而展现出优异的微波吸收性能。研究不仅提供了一种高效制备多级空心结构的方法，还深入探讨了异质界面在微波吸收中的作用机制，为高性能微波吸收材料的设计提供了重要指导。
一、背景知识
微波吸收材料在现代通信和国防领域具有重要应用。异质界面工程作为一种有效的材料性能调控手段，能够通过极化损耗和磁损耗机制提升微波吸收性能。铁基材料因其高导电性和强磁损耗能力被认为是理想的微波吸收材料，但其高密度和聚集问题限制了实际应用。因此，开发低密度、高分散的铁基复合材料成为研究热点。
二、研究方法

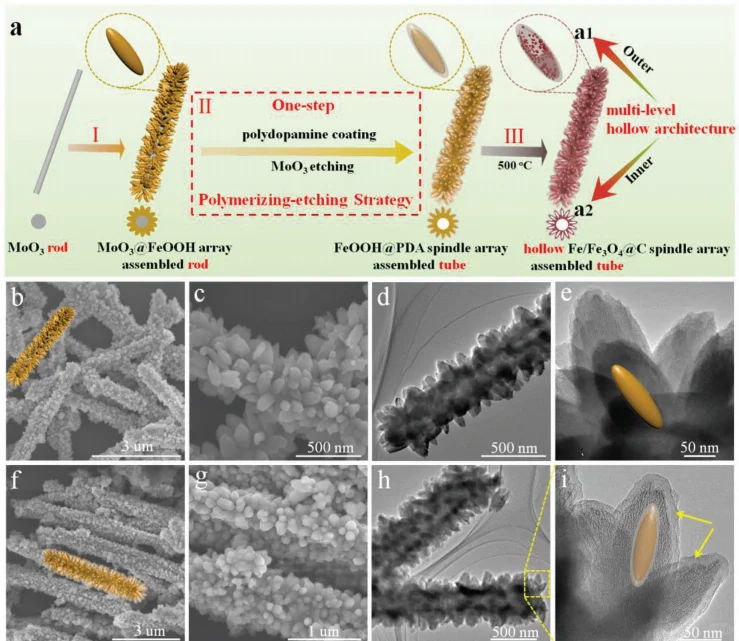

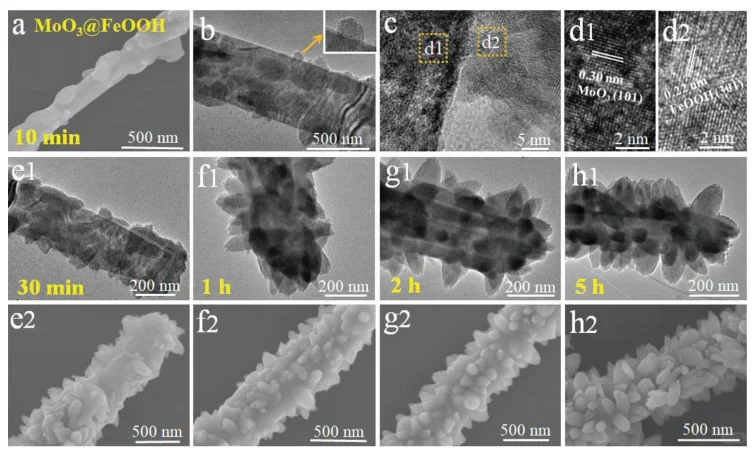

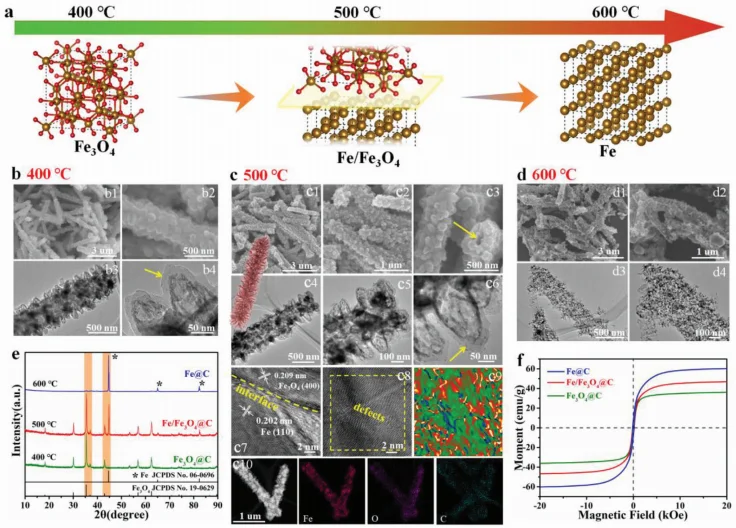

研究者们采用了一种创新的一步法聚合-刻蚀策略来制备多级空心结构。首先，通过水热法合成MoO3纳米棒，然后在其表面均匀生长FeOOH纳米纺锤体，形成MoO3@FeOOH核壳结构。接着，利用多巴胺聚合-刻蚀过程，将MoO3@FeOOH转化为FeOOH@PDA，并在过程中刻蚀掉MoO3核心，形成中空的FeOOH@PDA结构。最后，通过在Ar/H2气氛中退火，将FeOOH@PDA转化为Fe/Fe3O4@C多级空心结构。
三、关键结论

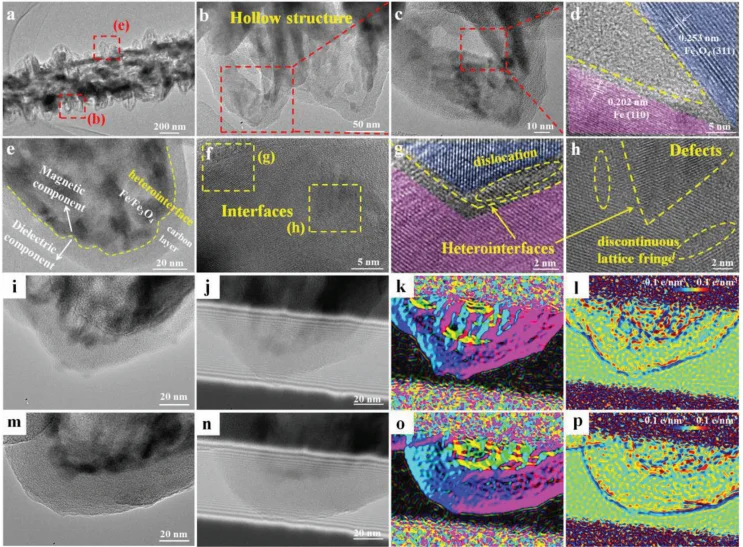

3.1结构特性：Fe/Fe3O4@C微管具有多级空心结构，由Fe/Fe3O4纳米颗粒和碳层组成，形成丰富的异质界面。这些异质界面能够诱导强烈的界面极化，从而增强微波吸收性能。

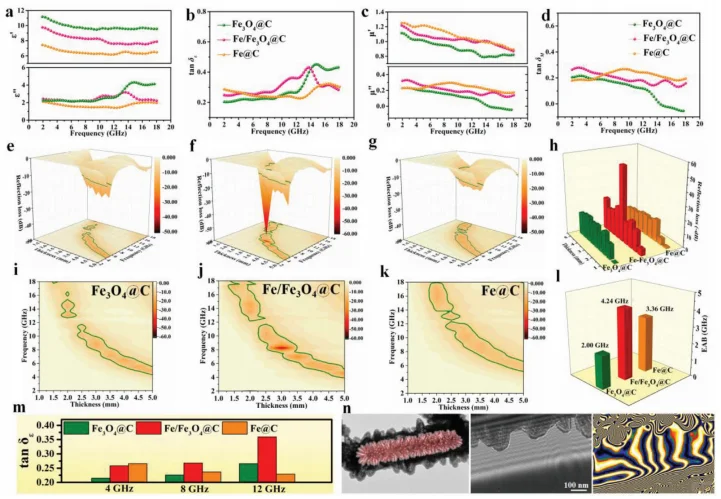

3.2电磁参数：Fe/Fe3O4@C微管展现出较高的介电损耗正切值（tan δε）和磁损耗正切值（tan δμ），表明其具有较强的介电损耗和磁损耗能力。
微波吸收性能：Fe/Fe3O4@C微管的最大反射损耗（RL）值为-55.4 dB，有效吸收带宽为4.2 GHz，显示出优异的微波吸收性能。

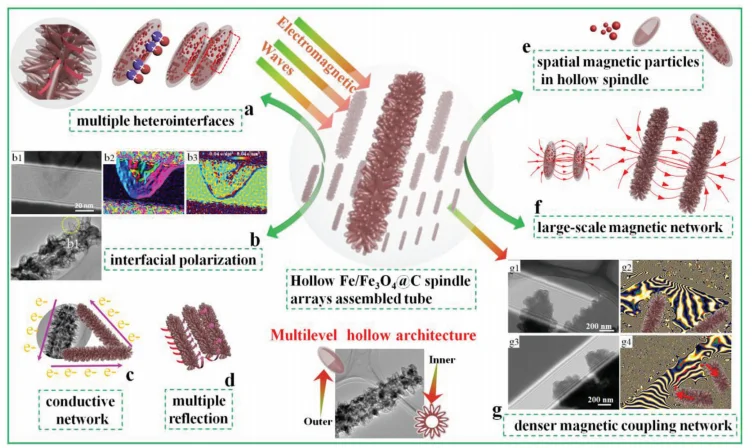

3.3机制分析：
极化损耗：丰富的异质界面（如Fe/Fe3O4界面、Fe/Fe3O4-C界面等）能够诱导界面极化和介电弛豫，将微波能量转化为热能。
自然共振和磁耦合网络：Fe/Fe3O4@C微管由于其高饱和磁化强度和各向异性，展现出强烈的自然共振。此外，通过聚合-刻蚀策略制备的Fe/Fe3O4@C纺锤体阵列能够有效避免磁性颗粒的聚集，形成多尺度磁耦合网络，增强磁损耗能力。
多级1D管状结构和协同磁/电系统：多级空心结构和丰富的异质界面有助于阻抗匹配，同时，磁性Fe/Fe3O4和介电碳层的协同作用能够有效衰减微波能量。
四、总结
这种结构不仅解决了铁基材料的高密度和聚集问题，还通过丰富的异质界面和多级空心结构显著提升了微波吸收性能。研究结果为设计高性能微波吸收材料提供了新的思路和方法，具有重要的科学和应用价值。
一、背景知识
微波吸收材料在现代通信和国防领域具有重要应用。异质界面工程作为一种有效的材料性能调控手段，能够通过极化损耗和磁损耗机制提升微波吸收性能。铁基材料因其高导电性和强磁损耗能力被认为是理想的微波吸收材料，但其高密度和聚集问题限制了实际应用。因此，开发低密度、高分散的铁基复合材料成为研究热点。
二、研究方法
研究者们采用了一种创新的一步法聚合-刻蚀策略来制备多级空心结构。首先，通过水热法合成MoO3纳米棒，然后在其表面均匀生长FeOOH纳米纺锤体，形成MoO3@FeOOH核壳结构。接着，利用多巴胺聚合-刻蚀过程，将MoO3@FeOOH转化为FeOOH@PDA，并在过程中刻蚀掉MoO3核心，形成中空的FeOOH@PDA结构。最后，通过在Ar/H2气氛中退火，将FeOOH@PDA转化为Fe/Fe3O4@C多级空心结构。
三、关键结论
3.1结构特性：Fe/Fe3O4@C微管具有多级空心结构，由Fe/Fe3O4纳米颗粒和碳层组成，形成丰富的异质界面。这些异质界面能够诱导强烈的界面极化，从而增强微波吸收性能。
3.2电磁参数：Fe/Fe3O4@C微管展现出较高的介电损耗正切值（tan δε）和磁损耗正切值（tan δμ），表明其具有较强的介电损耗和磁损耗能力。
微波吸收性能：Fe/Fe3O4@C微管的最大反射损耗（RL）值为-55.4 dB，有效吸收带宽为4.2 GHz，显示出优异的微波吸收性能。
3.3机制分析：
极化损耗：丰富的异质界面（如Fe/Fe3O4界面、Fe/Fe3O4-C界面等）能够诱导界面极化和介电弛豫，将微波能量转化为热能。
自然共振和磁耦合网络：Fe/Fe3O4@C微管由于其高饱和磁化强度和各向异性，展现出强烈的自然共振。此外，通过聚合-刻蚀策略制备的Fe/Fe3O4@C纺锤体阵列能够有效避免磁性颗粒的聚集，形成多尺度磁耦合网络，增强磁损耗能力。
多级1D管状结构和协同磁/电系统：多级空心结构和丰富的异质界面有助于阻抗匹配，同时，磁性Fe/Fe3O4和介电碳层的协同作用能够有效衰减微波能量。
四、总结
这种结构不仅解决了铁基材料的高密度和聚集问题，还通过丰富的异质界面和多级空心结构显著提升了微波吸收性能。研究结果为设计高性能微波吸收材料提供了新的思路和方法，具有重要的科学和应用价值。
