化工工艺流程图符号、图例详解
2024-02-03 19:19

看到各种化工工艺流程图的时候,总是一片茫然,满脸懵逼!看到图中各种奇形怪状的符号不知所指。关于流程图的设备、管件管道、阀门、仪表四大方面都有哪些符号呢?一起来看看!



四 大 方 面
设备、管件管道、阀门、仪表

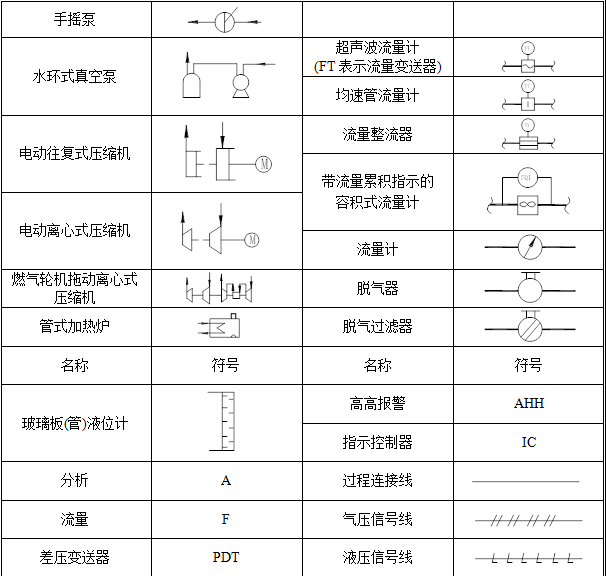

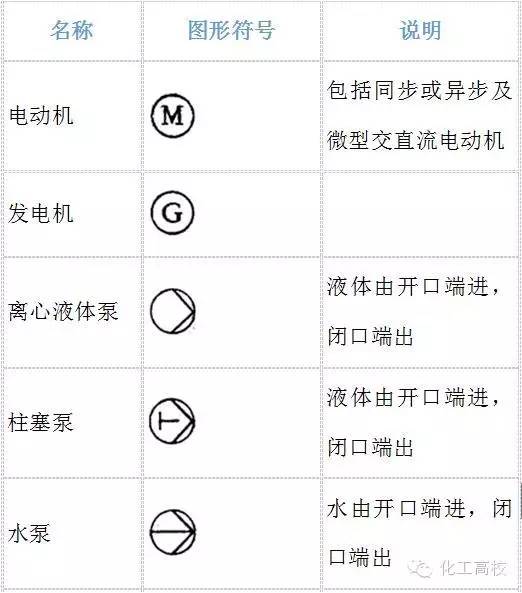

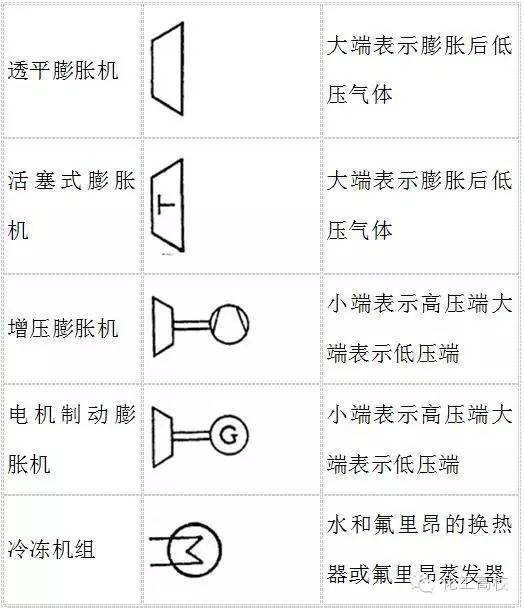

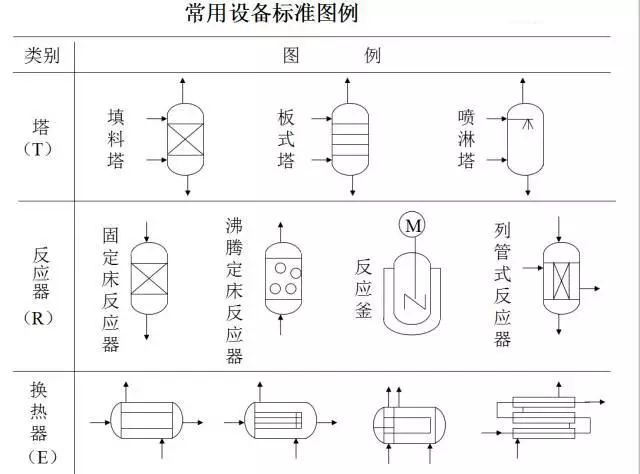

设备符号

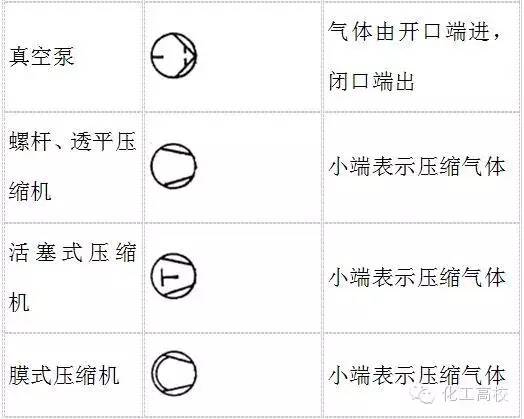

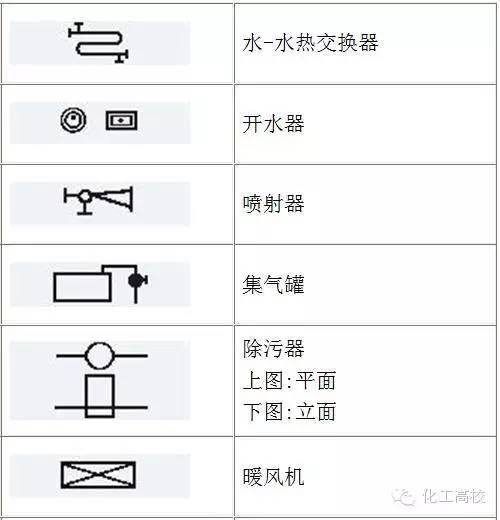

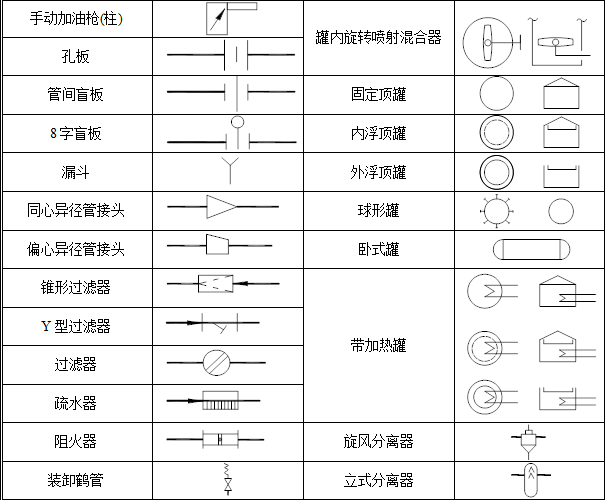

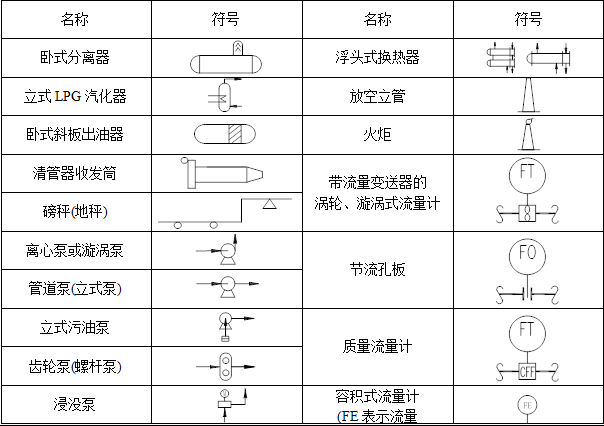

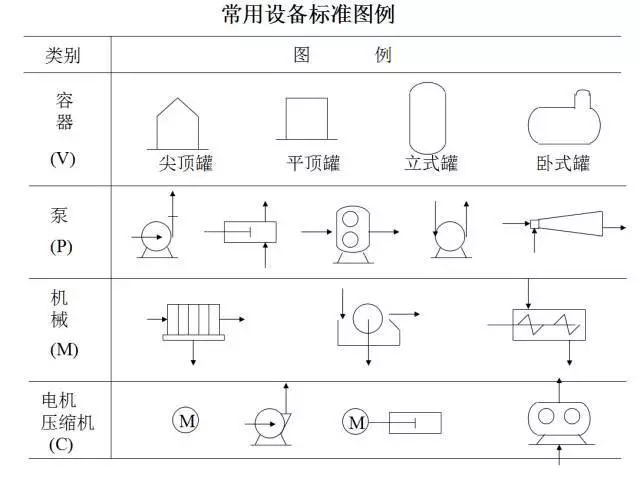

常用


重点说明

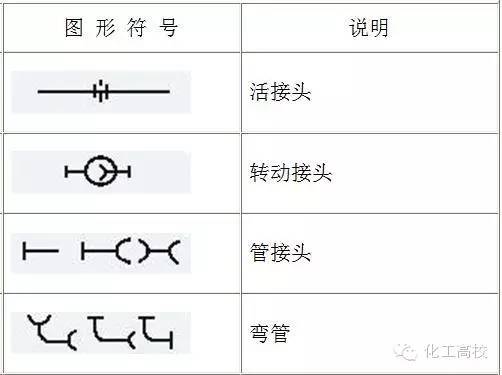

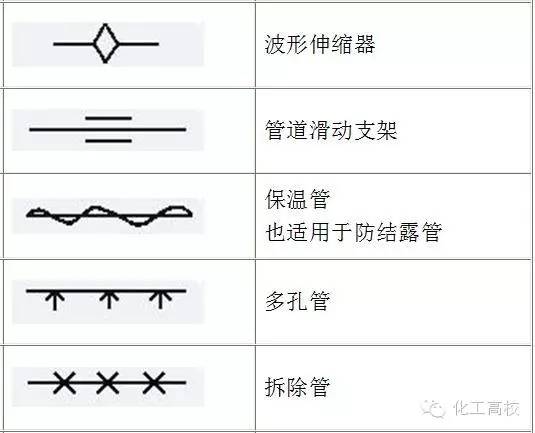

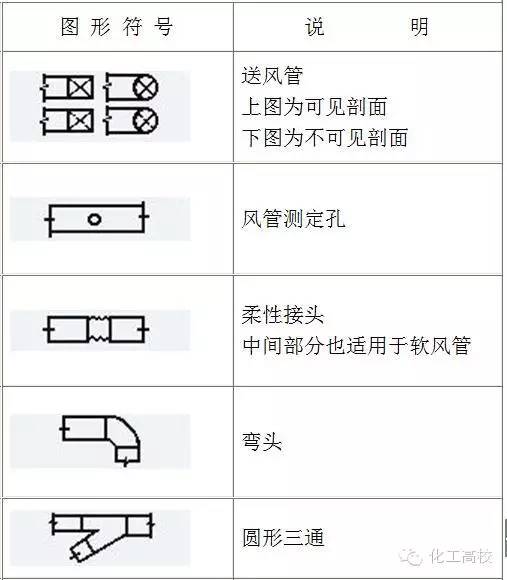

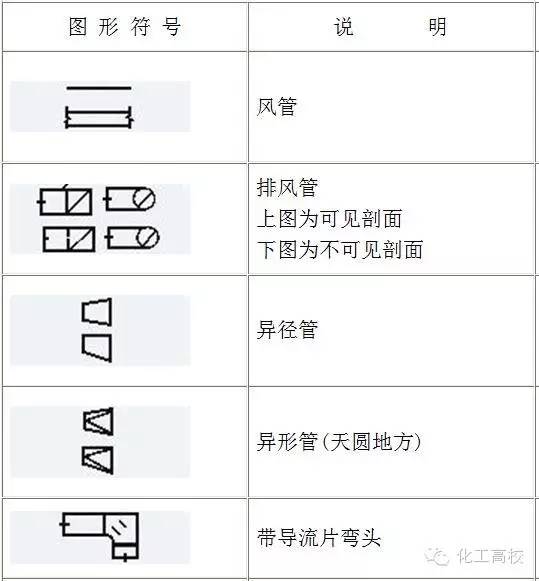

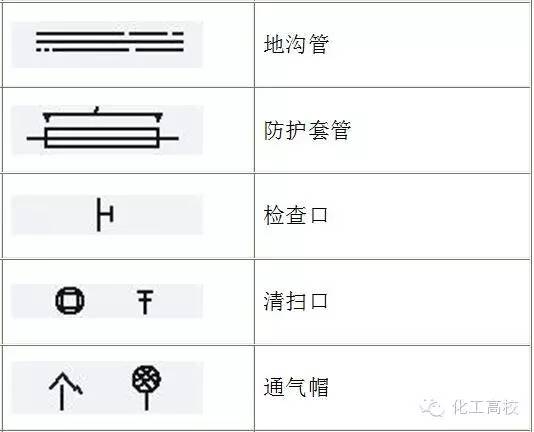

管件管道符号

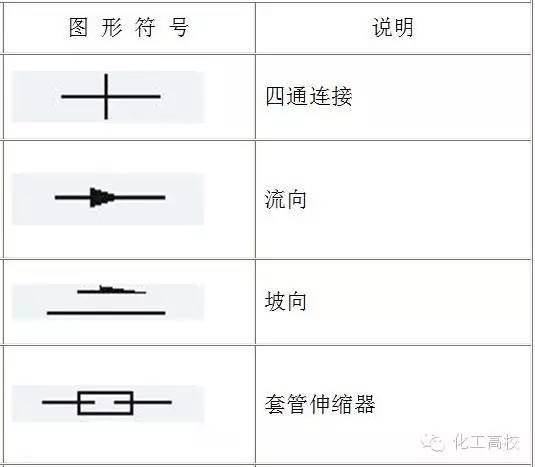

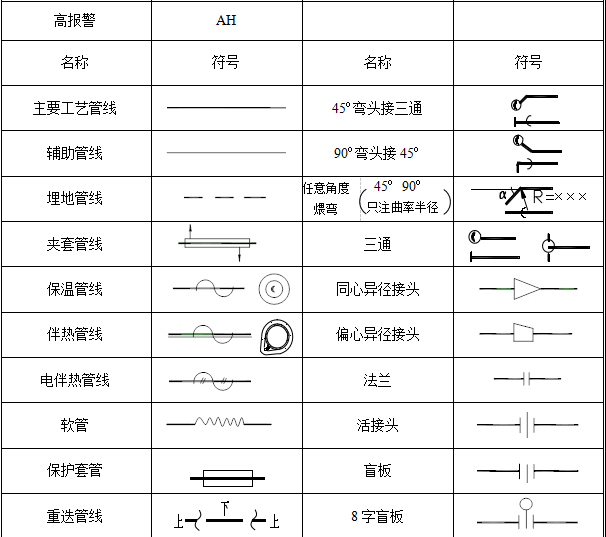

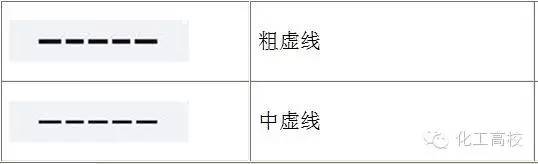

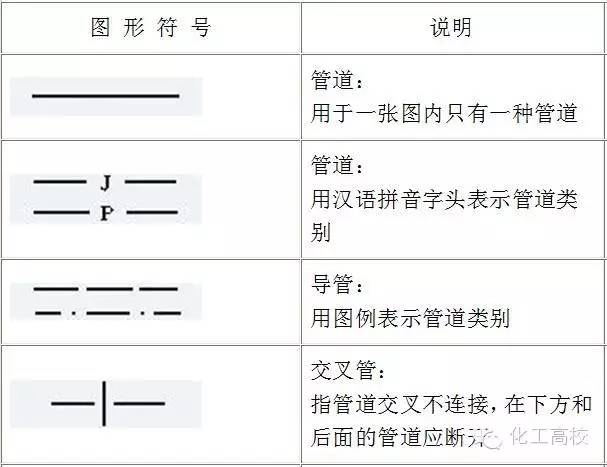

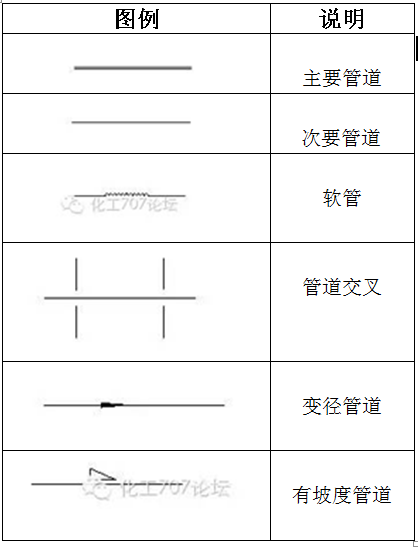

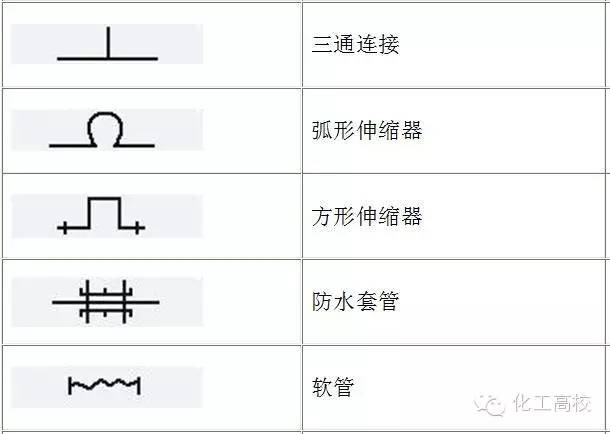

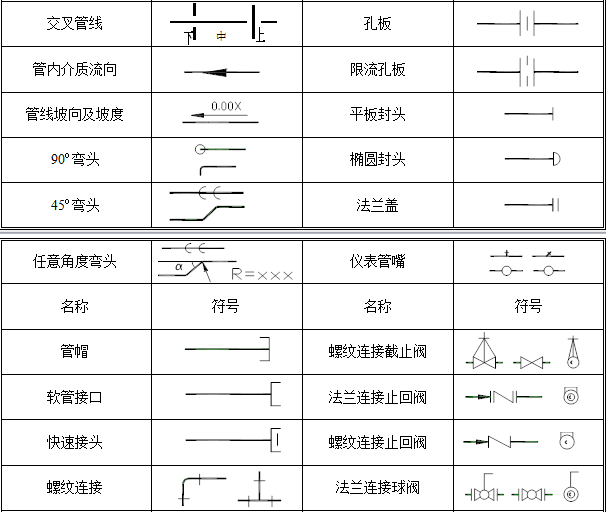

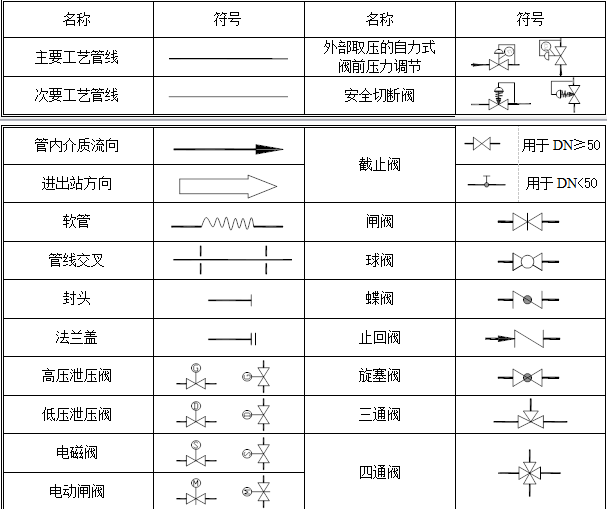

常用图例及说明

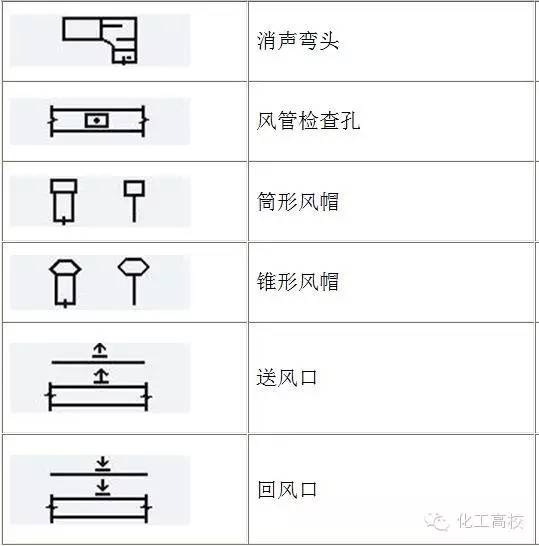

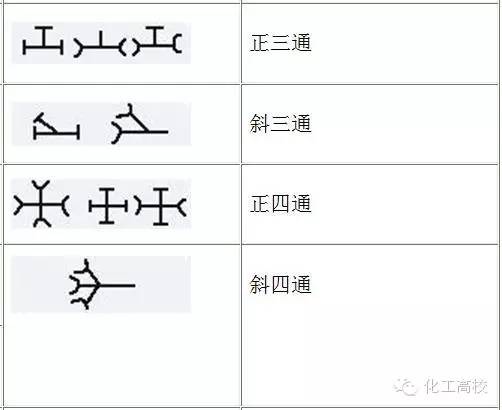

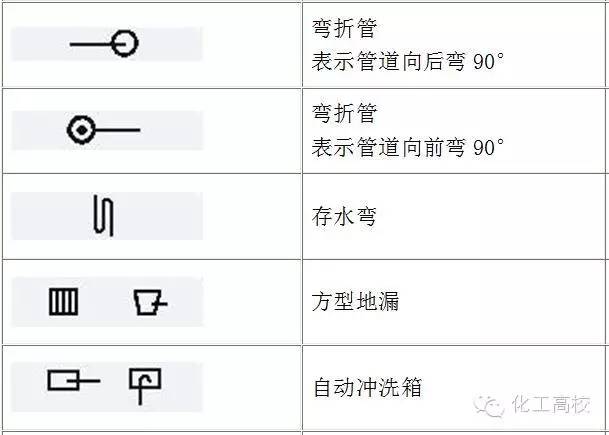

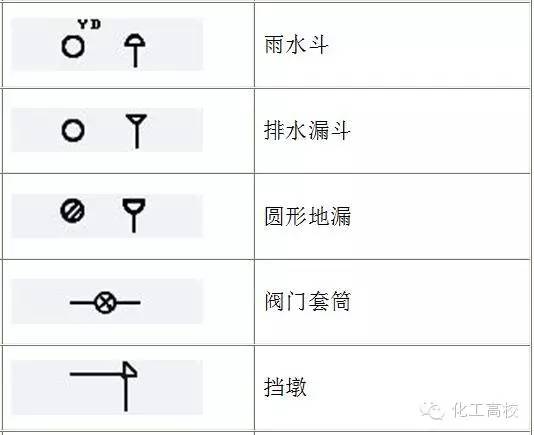

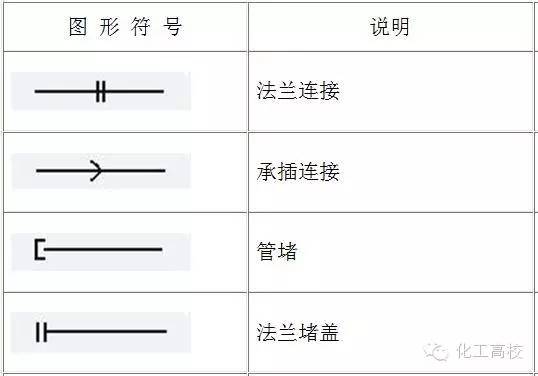

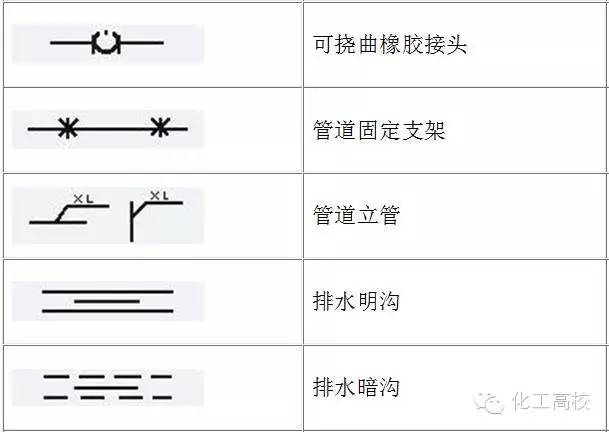

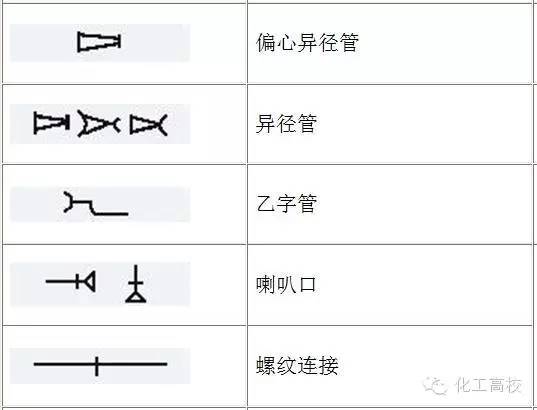

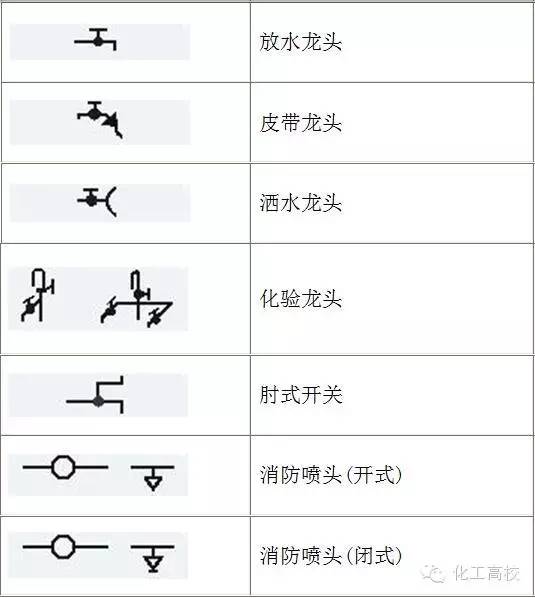

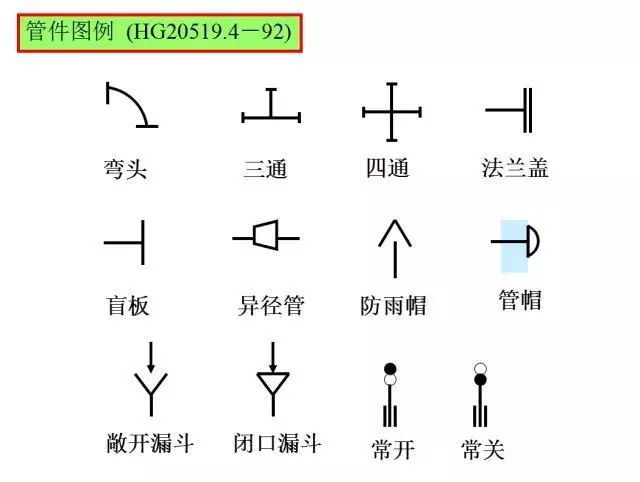

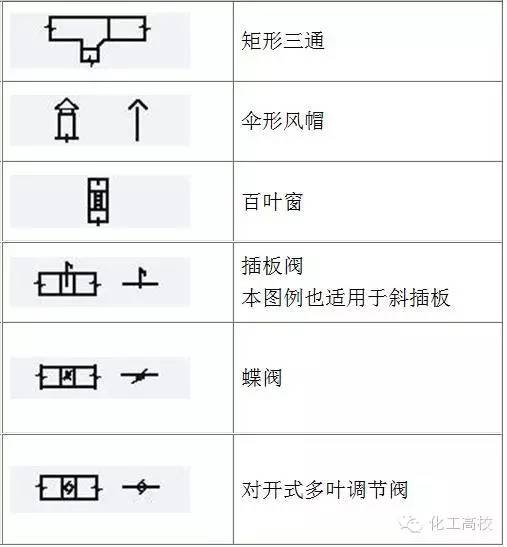

管件图例

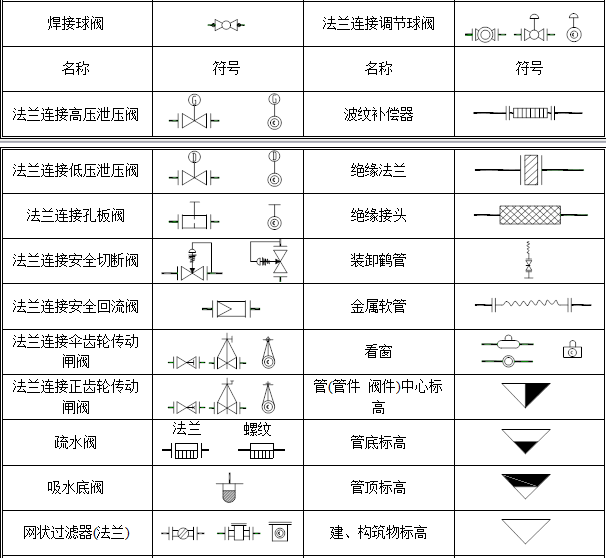

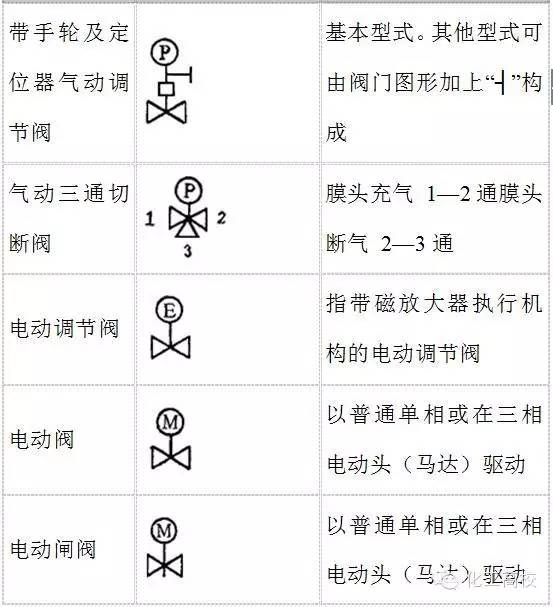

阀门

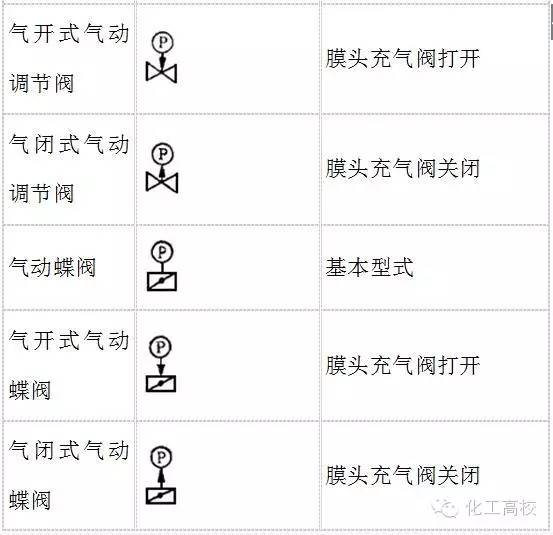

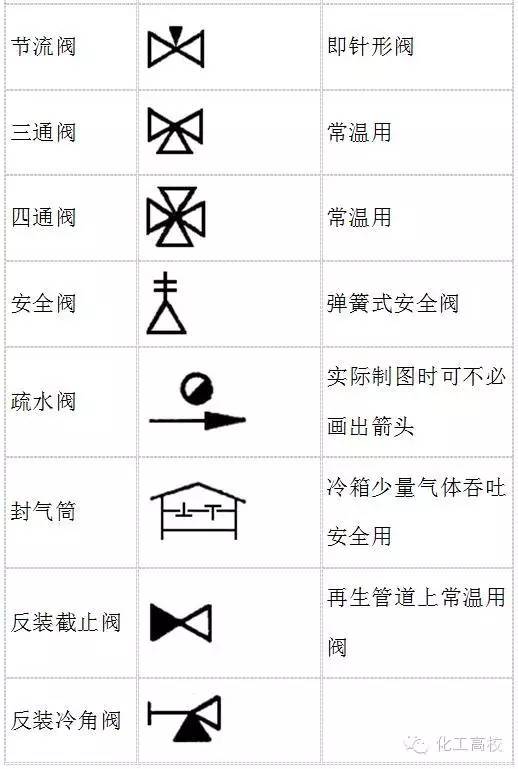

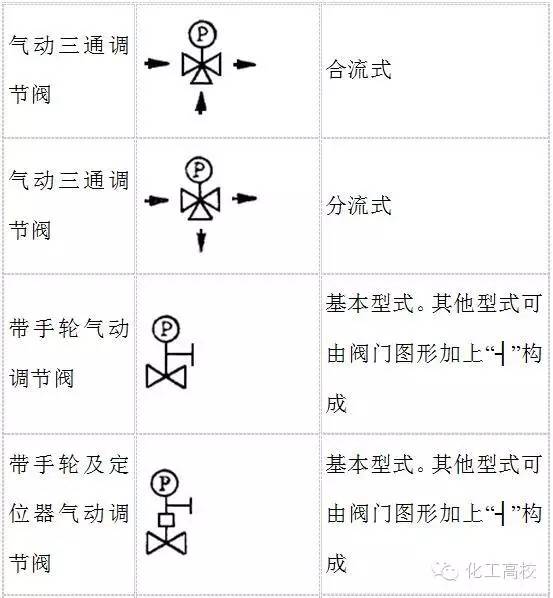

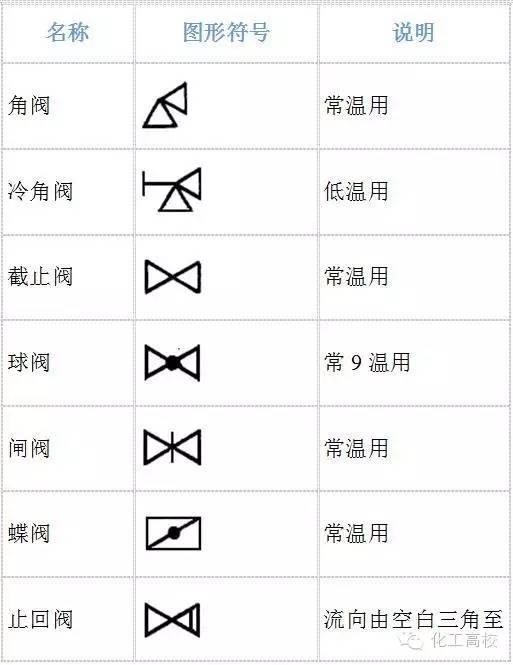

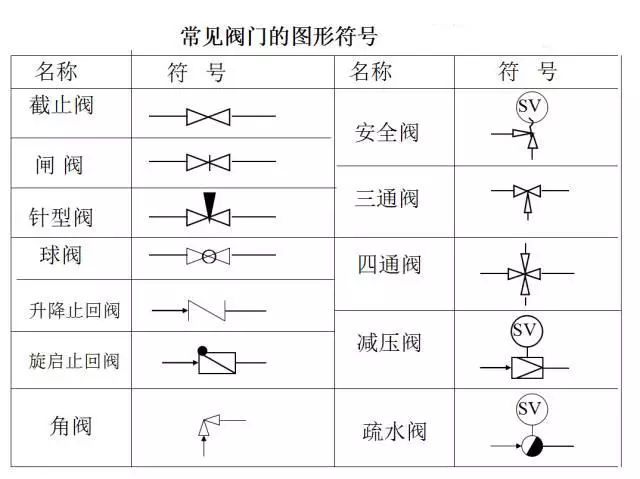

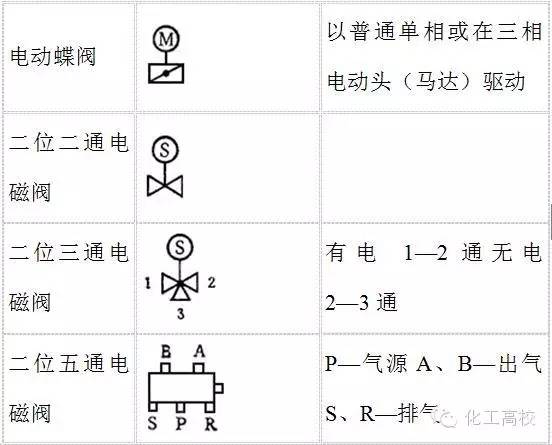

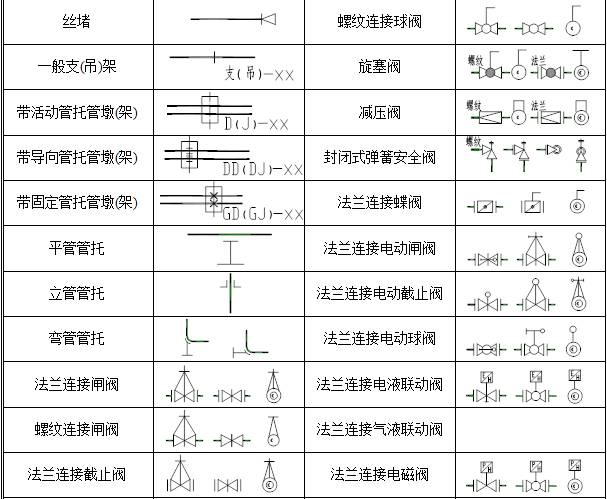

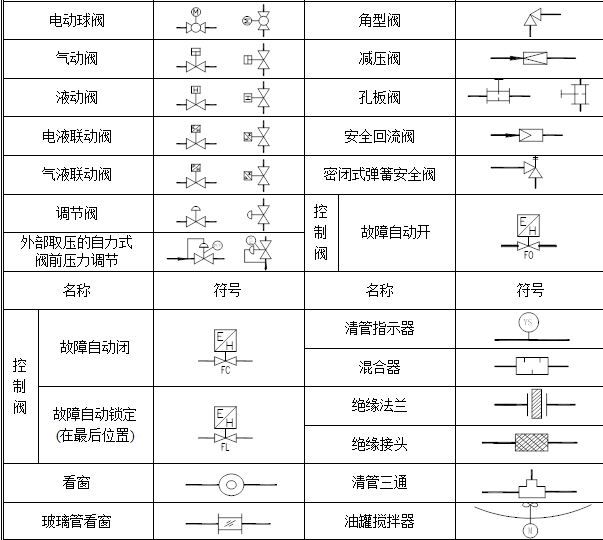

常见阀门

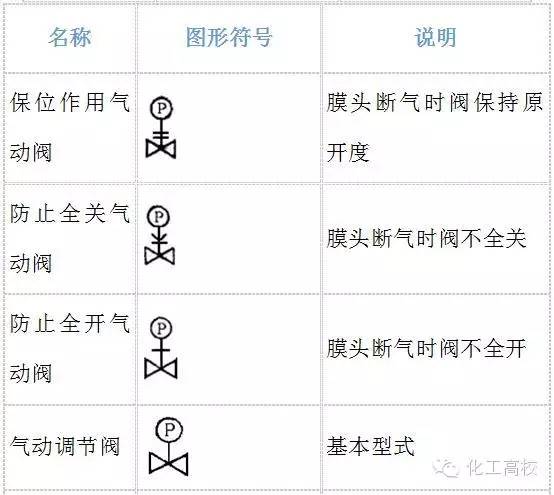

阀门重点说明

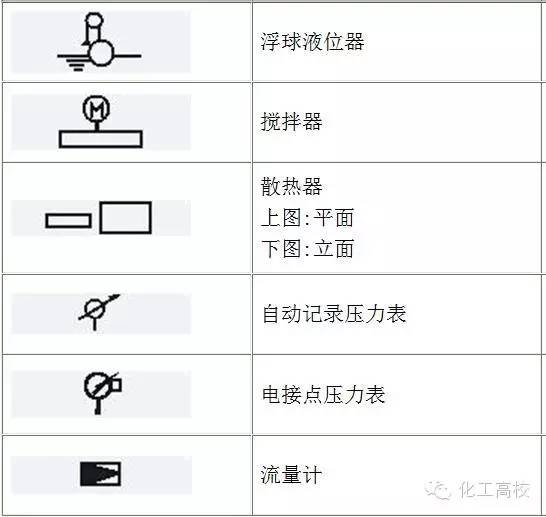

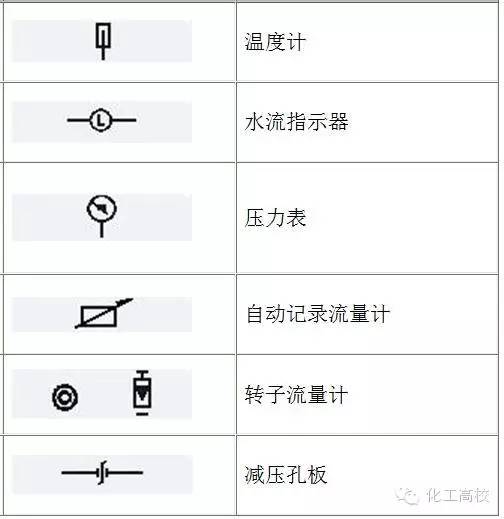

仪表

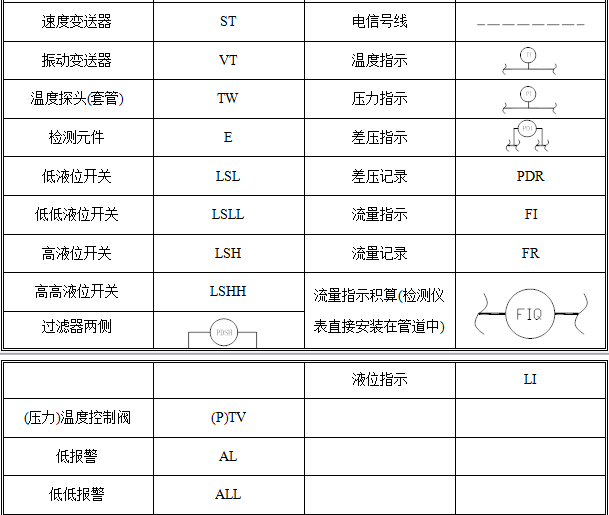

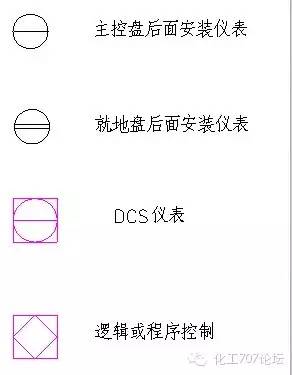

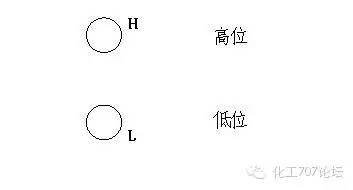

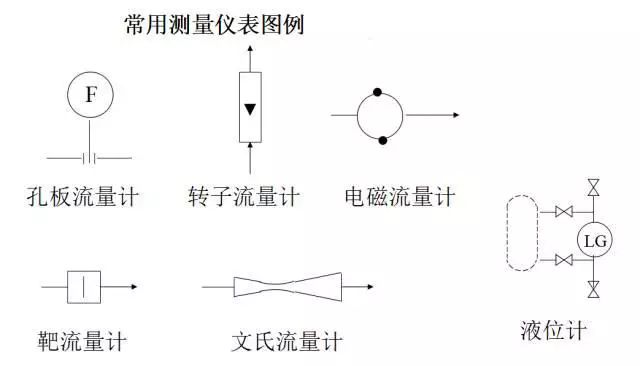

常见仪表

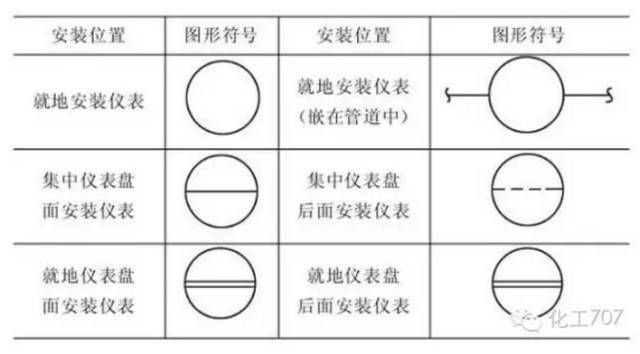

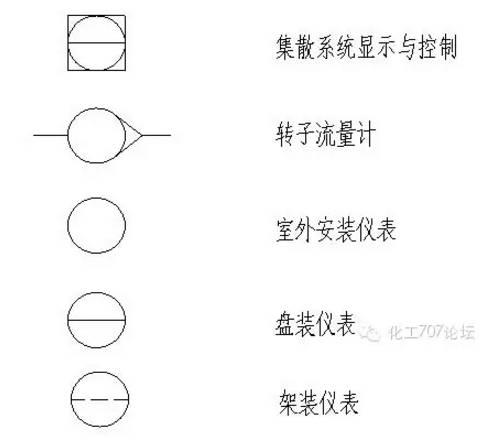

安装位置

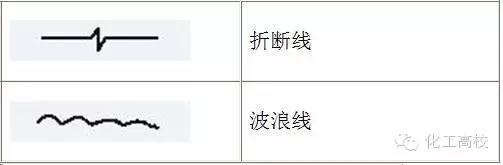

其它



最 常 用 图 例

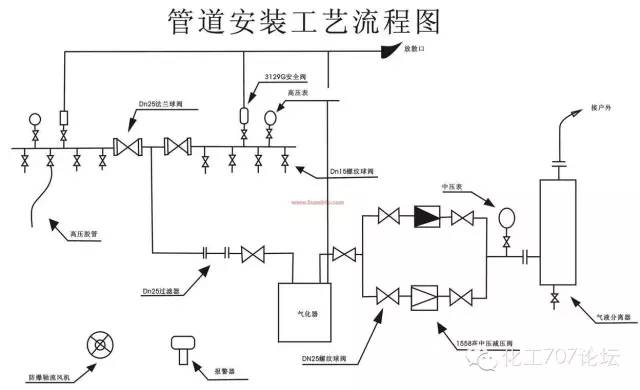

压力管道工艺流程设计

编 辑:豆丁

审 核:丁当

来 源:综合
