一、核心承压结构部件

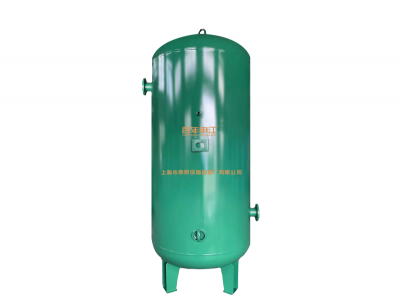

- 筒体：作为储气罐的主体，主要功能是储存气体并均匀承受内部压力。通常采用圆柱形设计，材料多选用Q345R低合金高强度钢板，通过卷制焊接而成。对于高压或大型储罐，会采用多层包扎或绕带式工艺制造。
- 封头：位于筒体两端，用于封闭罐体。常见形式有椭圆形、蝶形和半球形。标准椭圆形封头（长轴与短轴比为2:1）因其优异的应力分布特性而被广泛应用。高压储罐可能采用锻造的半球形封头。
二、接口系统与控制仪表
- 进出气口：介质输入输出的主要通道，通常采用法兰连接，口径范围从DN50至DN300不等。根据储存介质的特性（如腐蚀性、易燃性），接口可能采用特殊材质或内衬。
- 安全阀接口：独立设置，直接连通罐内气相空间，用于安装安全阀，是实现超压泄放的关键通道。
- 仪表接口：用于安装各类监测仪表。
- 压力表：实时监测罐内压力，常用精度等级为1.6级。
- 温度计：监测罐内或环境温度，类型包括双金属或铂电阻型。
- 液位计：对于储存液化或易凝结介质的储罐，需安装磁翻板式或雷达式液位计以监测液位。
- 排污阀接口：通常位于储罐底部，用于连接排污阀，定期排除沉积的液体（如水、油）和杂质。
三、安全装置
- 安全阀：当罐内压力超过设定值时自动开启泄压，防止超压爆炸，是储气罐最重要的安全附件之一。
- 爆破片装置：作为安全阀的冗余保护，在压力急剧升高时破裂泄压。正拱形金属爆破片因其爆破压力精度高而被优先选用。
- 呼吸阀：主要用于调节储罐内外压力平衡。在储罐收发介质或温度变化导致罐内压力波动时，呼吸阀通过呼气或吸气来维持安全压力范围。类型包括重力式、弹簧式和先导式，其中先导式呼吸阀具有密封性好、泄漏量少的优点。部分呼吸阀还集成阻火、防爆、全天候适应或智能监测功能。
- 紧急切断阀：在发生紧急情况时快速切断介质流通，气动执行机构的响应时间通常要求小于5秒。
四、支撑与固定结构
- 支座：根据储罐安装形式（卧式或立式）选择不同类型。
- 鞍式支座：适用于卧式储罐，通常包含固定侧和滑动侧，以适应热胀冷缩。
- 腿式支撑/裙座：适用于立式储罐。大型储罐的裙座需设置排气孔和防火层。
五、内部附件与特殊配置
- 脱水器/除油装置：部分压缩空气储气罐内部设有脱水器，利用离心分离等原理去除压缩空气中的液态水和油分，提升空气质量。
- 防涡流装置：安装在液体出口，采用十字挡板或锥形罩等形式，防止排放时产生涡流并夹带气体。
- 内胆与缠绕层：用于压缩天然气（CNG）等高压气体储罐，通常由铝合金内胆和外部碳纤维缠绕层构成，以承受高压并减轻重量。
- 夹套系统：用于液化气体储罐，采用真空夹套及多层绝热材料（如铝箔+玻璃纤维），以维持低温，减少介质蒸发。
- 阴极保护系统：对于埋地或处于腐蚀环境中的储罐，通过牺牲阳极或外加电流方式，对罐体进行电化学保护，减缓腐蚀。
六、选型、安装与维护要点
储气罐配件的选型必须严格遵循国家及行业标准（如GB/T 150、API 6D等），依据储存介质、工作压力、温度、容积及具体工况进行匹配。安装需由专业人员进行，确保配件（如呼吸阀）垂直安装、连接密封良好、流向正确2。所有储气罐及其配件作为压力容器，必须按照特种设备管理规定进行定期检验，取得合格报告后方可使用。日常维护需重点关注安全阀、呼吸阀的启闭灵活性，仪表准确性，以及定期排污，确保系统长期安全稳定运行。
